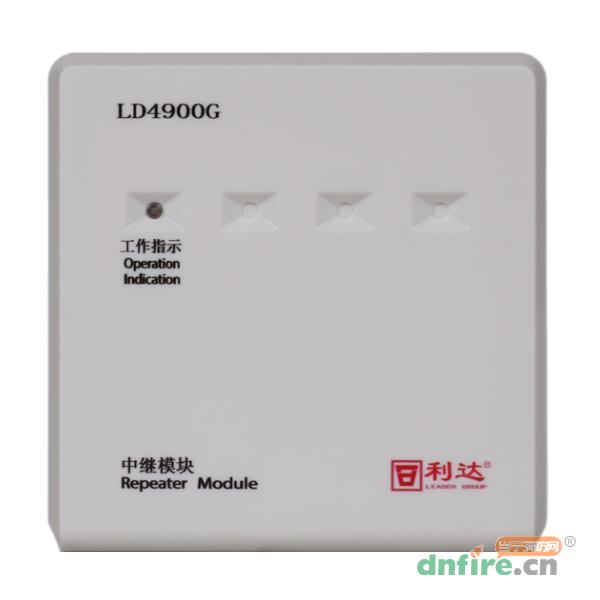

LD4900G中繼模塊采用特殊防潮技術和插拔式結構設計。配合利達生產的全系列火災報警控制器與非編碼探測器使用，主要用在非編碼探測器保護同一報警區域時，將所有探測器統一為一個地址點輸送給火災報警控制器，適用于一個防火區安裝多只探測器的場所。本產品無污染、功耗低，適用于各種工業及民用建筑。
二總線，無極性；
電源總線，有極性；
采用電子編碼，占一個地址點（1～255）；
提供1組供電輸出；
可接收1路模擬量輸入信號，根據信號值判斷模塊狀態；
可檢測外接線路斷路、短路故障；
可接收開關量信號，配接感溫電纜等。
| 型號 | LD4900G |
| 名稱 | 中繼模塊 |
| 品牌 | 利達 |
| 二總線電壓 | DC14~DC24V |
| 二總線電流 | 靜態電流＜1.7mA；報警電流＜16mA |
| 指示燈 |
火警/工作——監視狀態紅燈閃亮，火警時紅燈常亮 |
| 工作環境溫度 | -40℃~+55℃ |
| 相對濕度 | ≤95%（40±2℃）無凝露 |
| 外殼防護等級 | IP40 |
| 安裝方式 | 配合LD61G底座安裝，插拔式結構 |
| 重量 | 約110g |
| 外形尺寸 | 85mm×85mm×35mm（含底座） |
TC1、TC2：探測二總線，無極性
OUT+、OUT-：TC電壓輸出，接非編碼設備
每只中繼模塊可以帶1~20只利達非編碼普通感溫探測器，或1~10只非編碼感煙探測器。模塊輸入端末端并聯一個10KΩ的終端電阻。
