海灣HW-ZFJC-E3W-YN660照明燈通常安裝于室內,有2種工作狀態:正常,應急。具有故障檢測功能,故障信息通過總線上傳到應急照明集中電源,應急照明集中電源再上傳到應急照明控制器。
照明燈采用電子編碼方式,可通過海灣公司生產的GST-BMQ-2型電子編碼器進行現場編碼。
1.受應急照明控制器的控制可使照明燈改變工作狀態。
2.照明燈的光源故障、通訊故障可在應急照明控制器上顯示。
型號 | HW-ZFJC-E3W-YN660 |
名稱 | 集中電源集中控制型消防應急照明燈具 |
品牌 | 海灣 |
總線電壓 | 36V,允許范圍:DC25V~DC36V |
功耗 | 3W |
安裝方式 | 壁掛式 |
光通量 | >50lm |
外形尺寸 | Φ98×H75(mm) |
安裝尺寸 | 孔距60mm |
殼體材料 | 塑料 |
顏色 | 白色 |
光源類型,應急時間 | LED,不小于90min,應急時間由集中電源的配置確定 LED光源的規格:DC3.0V~DC3.2V,0.5W;LED光源的型號:HLX-SMD2835PWC-0.5W-2 |
故障檢測 | 光源出現短路、斷路時,總線電壓過低時,照明燈發送故障信號 |
編碼方式 | 采用電子編碼方式,占用一個地址 |
使用場所 | 室內 |
使用環境 | 溫度:0℃~+55℃,相對濕度≤95%,不凝露 |
防護等級 | IP30 |

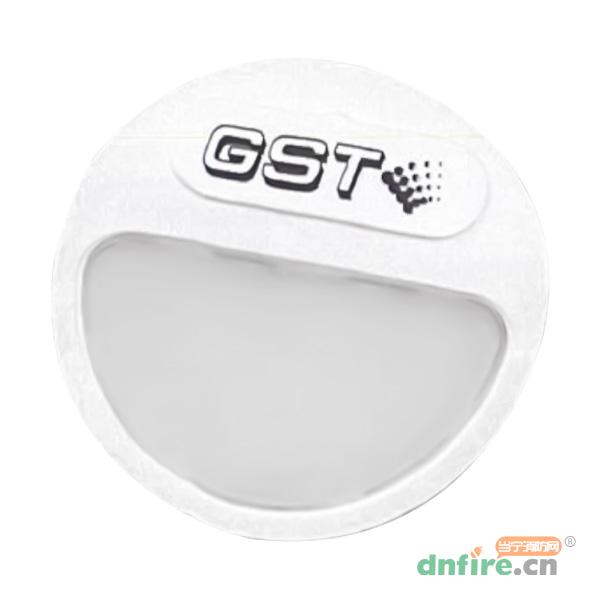

壁掛式照明燈外形示意圖如下:
