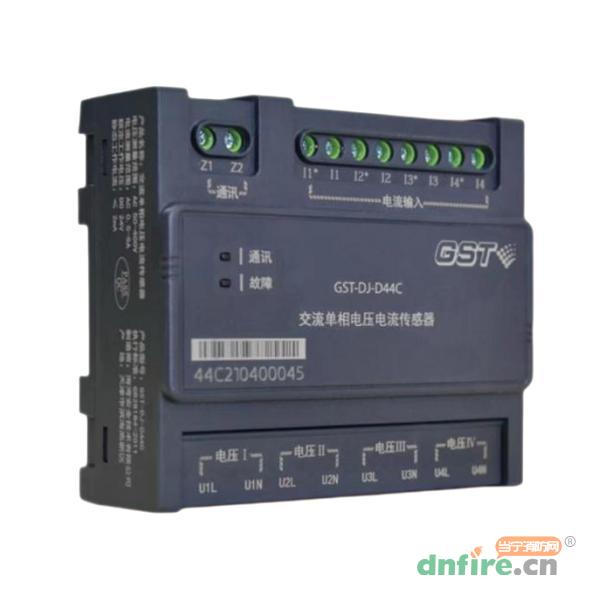

GST-DJ-D44C交流單相電壓電流傳感器能夠同時采集被監測設備電源的四路電壓、四路電流值，也可以根據實際需要只采集某一路或某幾路被監測設備電源的電壓、電流值，并通過總線通訊上傳到監控器，監控器可以指示電源故障類型，并發出聲光故障信號。
可采集四路電壓、四路電流值
通過總線通訊上傳到監控器
可以指示相應的電源故障類型
| 型號 | GST-DJ-D44C |
| 名稱 | 交流單相電壓電流傳感器 |
| 品牌 | 海灣 |
| 額定工作電壓 | DC 24V |
| 工作電壓范圍 | DC 12V-28V |
| 靜態工作電流 | ≤2mA |
| 電壓測量范圍 | AC 50V-400V |
| 電流測量范圍 | AC 0.5A-5A |
| 測量精度 | 3% |
| 通訊 | 兩總線通訊協議 |
| 有效通訊距離 | 1500m |
| 安裝方式 | 導軌式安裝 |
| 工作溫度范圍 | -10℃～+50℃ |
| 儲存溫度范圍 | -45℃～+85℃ |
| 相對濕度、溫度 | 20℃以下濕度90%不結露 |
| 防護等級 | IP30 |
| 執行標準 | GB28184-2011 |

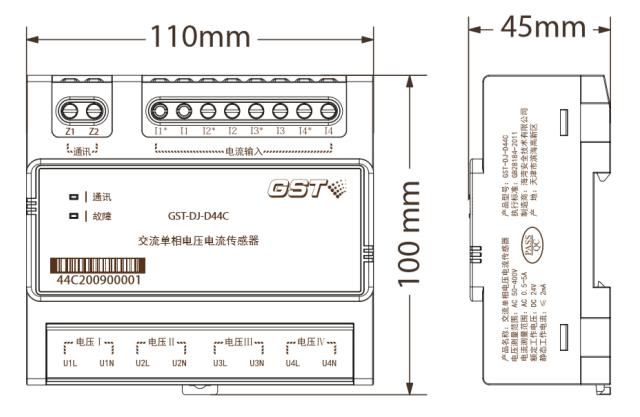

此設備不需專門的工具，只需將傳感器安裝在標準導軌上即可，無須緊固螺栓。

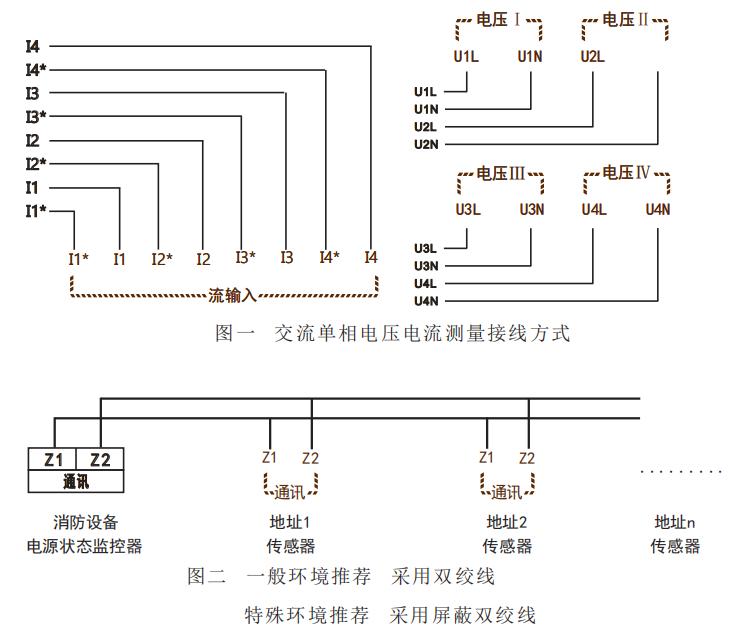

通訊：二總線，無極性。
監測電壓輸入：U1-4:獨立的4路交流單相電壓輸入；并接在被監測電壓上，L：電壓L線，N：電壓N線。
監測電流輸入：I1-4:獨立的4路交流單相電流輸入；串接在被監測電路中。

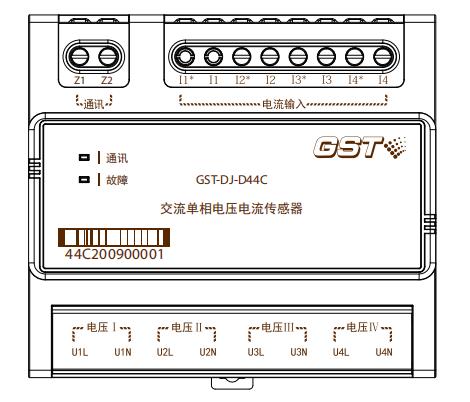

1.指示顯示及操作
有通訊指示燈(綠色)和故障指示燈（黃色）。通訊指示燈閃爍則指示傳感器在進行通訊；故障指示燈閃爍則指示傳感器所監測的設備電源出現故障。
2.地址設置
通訊地址編碼方式為電子編碼，默認地址為1,安裝前請參照設計圖紙對傳感器進行編碼，以便于設置方位信息，查詢故障位置。
必須具有資質的安裝人員才能安裝這個設備，并且要仔細閱讀使用說明。
請依照說明中的接線說明接線，接完后要認真核對接線是否正確無誤，以免通電損壞設備、導致危險事故。
對此設備進行維護和檢修之前，要切斷所有電源和監測控制連線。
接線、布線請按相關規范要求，以免發生短路、斷路等事故，同時也方便日后的設備維護和檢修。
安裝或移出傳感器時，請確認工作電源、待測母線及相關部分電源已切斷，以免發生觸電，造成危險和人身傷害。
該設備的正常運行依賴于正確的安裝、設置和操作，請詳細閱讀安裝、設置和操作相關內容，正確處理，保證傳感器能正常工作。
對裝有本監控傳感器的設備進行絕緣或搖表測試之前，斷開所有與該傳感器連接的輸入和輸出線。高壓測試可能損壞傳感器的內部器件。
1.系統聯調時發生故障：
1)傳感器無法注冊或注冊失敗，測量傳感器通訊兩線間電壓是否在工作電壓范圍DC12-28V內；
2)傳感器地址設置是否正確；
3)傳感器參數設置是否正確；
4)監測電源電壓是否正常；
5)監測電源連接線是否正常；
若以上故障均排除仍存在故障，則返修。
2.使用過程中發生故障：
1)是否新增傳感器，查看新增傳感器地址是否重復；
2)監測設備電源是否正常；
3)系統使用過程中是否更換過傳感器，若更換過傳感器，則重新設置該傳感器參數；
4)系統使用過程中是否更換過回路板，若更換過回路板，則重新設置該回路中的所有傳感器參數。
