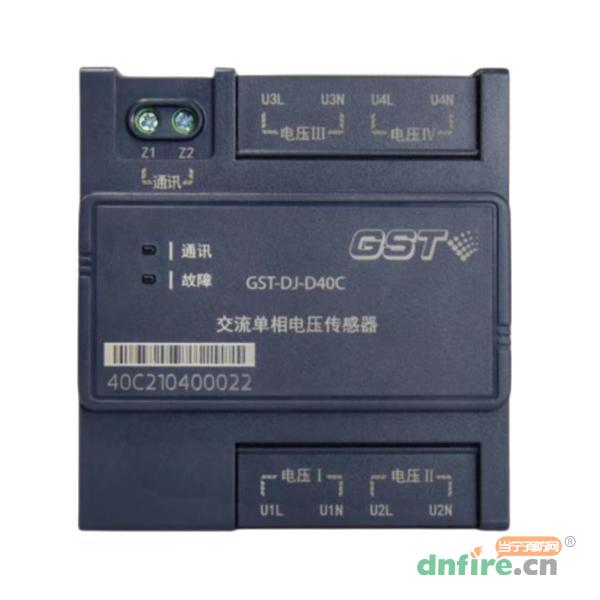

GST-DJ-D40C交流單相電壓傳感器能夠采集四路被監測設備電源的電壓值，也可以根據實際需要只采集某一路或某幾路被監測設備電源的電壓值，并通過總線通訊上傳到監控器，監控器可以指示相應的電源故障類型，并發出聲光故障信號。
可采集四路被監測設備電源的電壓值
通過總線通訊上傳到監控器
可以指示相應的電源故障類型
| 型號 | GST-DJ-D40C |
| 名稱 | 交流單相電壓傳感器 |
| 品牌 | 海灣 |
| 額定工作電壓 | DC 24V |
| 工作電壓范圍 | DC 12V-28V |
| 靜態工作電流 | ≤2mA |
| 電壓測量范圍 | AC 50V-400V |
| 測量精度 | 3% |
| 通訊 | 二總線通訊協議 |
| 有效通訊距離 | 1500m |
| 安裝方式 | 導軌式安裝 |
| 工作溫度范圍 | -10℃～+50℃ |
| 儲存溫度范圍 | -45℃～+85℃ |
| 相對濕度、溫度 | 20℃以下濕度90%不結露 |
| 防護等級 | IP30 |
| 執行標準 | GB28184-2011 |

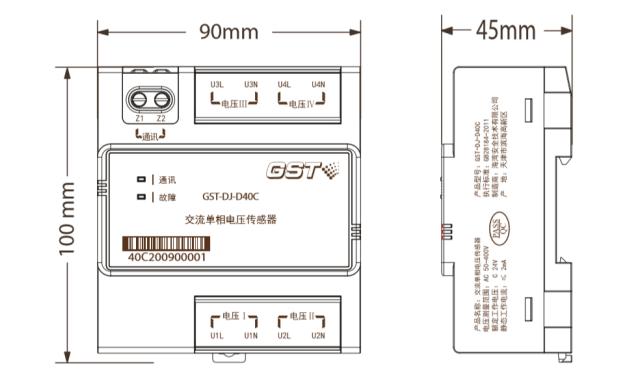

此設備不需專門的工具，只需將傳感器安裝在標準導軌上即可，無須緊固螺栓。

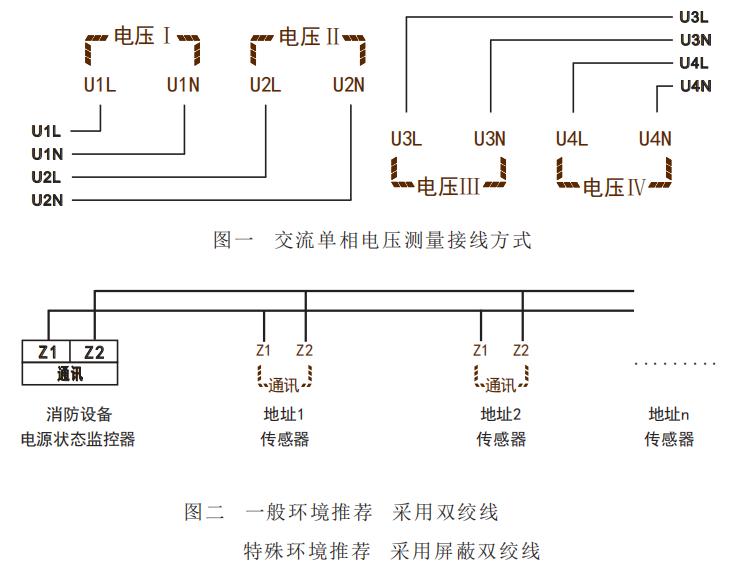

通訊：二總線，無極性。
監測電壓輸入：U1-4:獨立的4路交流單相電壓輸入；L：電壓L線，N：電壓N線。

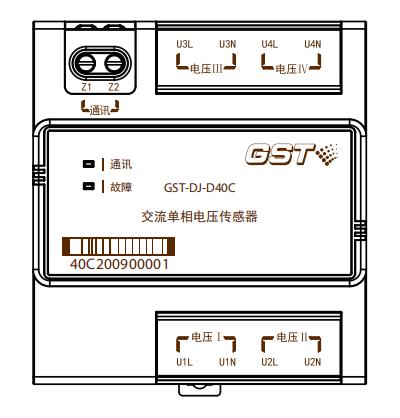

1.指示顯示及操作
交流單相電壓傳感器有通訊指示燈(綠色)和故障指示燈（黃色）。通訊指示燈閃爍則指示傳感器在進行通訊；故障指示燈閃爍則指示傳感器所監測的設備電源出現故障。
2.地址設置
通訊地址編碼方式為電子編碼，默認地址為1,安裝前請參照設計圖紙對傳感器進行編碼，以便于設置方位信息，查詢故障位置。
必須具有資質的安裝人員才能安裝這個設備，并且要仔細閱讀使用說明。
請依照說明中的接線說明接線，接完后要認真核對接線是否正確無誤，以免通電損壞設備、導致危險事故。
對此設備進行維護和檢修之前，要切斷所有電源和監測控制連線。
接線、布線請按相關規范要求，以免發生短路、斷路等事故，同時也方便日后的設備維護和檢修。
安裝或移出傳感器時，請確認工作電源、待測母線及相關部分電源已切斷，以免發生觸電，造成危險和人身傷害。
該設備的正常運行依賴于正確的安裝、設置和操作，請詳細閱讀安裝、設置和操作相關內容，正確處理，保證傳感器能正常工作。
對裝有本監控傳感器的設備進行絕緣或搖表測試之前，斷開所有與該傳感器連接的輸入和輸出線。高壓測試可能損壞傳感器的內部器件。
1.系統聯調時發生故障：
1)傳感器無法注冊或注冊失敗，測量傳感器通訊兩線間電壓是否在工作電壓范圍DC12-28V內；
2)傳感器地址設置是否正確；
3)傳感器參數設置是否正確；
4)監測電源電壓是否正常；
5)監測電源連接線是否正常；
若以上故障均排除仍存在故障，則返修。
2.使用過程中發生故障：
1)是否新增傳感器，查看新增傳感器地址是否重復；
2)監測設備電源是否正常；
3)系統使用過程中是否更換過傳感器，若更換過傳感器，則重新設置該傳感器參數；
4)系統使用過程中是否更換過回路板，若更換過回路板，則重新設置該回路中的所有傳感器參數。
