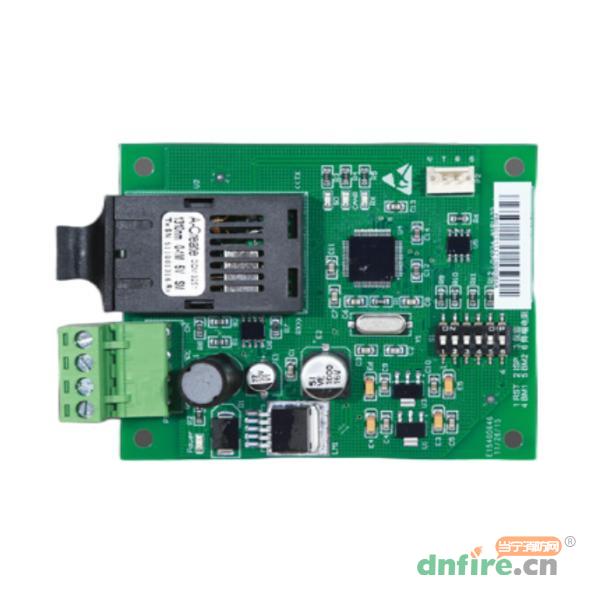

LD6934光纖星型聯網卡可與LD6935星型集線器配合使用,實現我公司生產的全系列火災報警控制器之間組成星型網絡拓?fù)浣Y(jié)構,主要用于火災報警控制器間聯網通訊。LD6934也可單獨成對使用,完成CAN總線->光纖傳輸->CAN總線的數據轉換。可適合應用于各種工業及民用建筑中。本產品環保和安全符合國家標準,無污染,低能耗,安全可靠。
實現火災報警控制器之間組成星形拓?fù)浣Y(jié)構,LD6934作為區域端聯網卡,將CAN總線輸入數據轉換成光纖傳輸,增強CAN總線通訊穩定性。
增加CAN總線的傳輸距離,完成CAN總線數據在光纖環形網絡上的正確傳輸。
可單獨成對使用,完成CAN總線->光纖傳輸->CAN總線的數據轉換,完成CAN總線使用光纖中繼傳輸,提高了CAN總線傳輸距離,理論值40Km。
工作電壓 | DC 24V |
工作電流 | <300mA |
通訊轉換方式 | CANBus 轉光纖(SC 口單模光纖) |
組網方式 | 總線型/星型 |
光纖衰減值 | 絕對值小于 13dB |
光纜要求 | 須采用國標單模光纜,最少兩芯,推薦選用四芯,預留兩芯備用。 |
光纖通訊距離 | ≤40Km(理論值) |
工作環境溫度 | 0℃~45℃ |
工作環境相對濕度 | ≤95% (40±2)℃(無凝露) |
安裝方式 | 安裝于控制器或模塊箱內 |

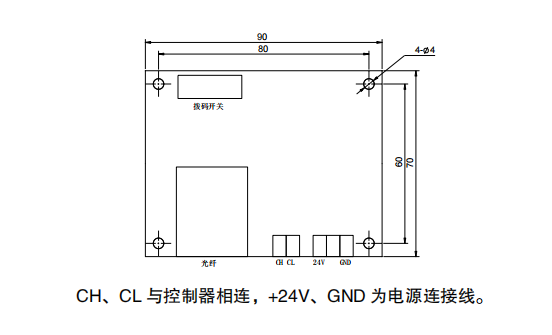

最大外形尺寸 | 長 90mm×寬 70mm |
安裝尺寸 | 長 80mm×寬 60mm |
