TCMK6207輸入/輸出模塊可通過無極性二總線與消防聯動控制器通信,輸出端為有源輸出,為排煙閥、脫扣(24V)等強切消防設備提供短時電流,經輸?端檢測連接設備是否正常工作。
1.輸出端為有源脈沖輸出。
2.輸入線路和輸出線路具有檢線功能,當線路發?短路故障或斷路故障時會報出故障信息。
3.輸?端為常開模式,適用于各種配套設備。
4.地址碼為電子編碼,可由電子編碼器事先寫入,工程調試簡便可靠。
5.采用微處理器實現信號處理,?數字信號與控制器進行通信,工作穩定可靠,對電磁干擾有良好的抑制能力。
額定工作電壓 | DC24V |
工作電流 | 監視電流≤0.37mA報警電流≤0.8mA |
指示燈 | 輸?指示燈,紅?,巡檢時閃亮,動作時常亮輸出指示燈,紅?,動作時常亮 |
輸?檢線 | 常開檢線時線路發?斷路(短路為動作信號)時,模塊將向控制器發送故障信號 |
輸出檢線 | 線路發?短路、斷路時,模塊將向控制器發送故障信號 |
輸出容量 | 有源脈沖輸出,容量為26V/1.3A/50ms |
編碼方式 | 電?編碼方式,占??個總線編碼點,編碼范圍可在1?255之間任意設定 |
使用環境 | ??壓?:86KPa?106KPa溫度:-10℃?+55℃相對濕度≤95%,不凝露 |
外形尺寸 | 86mm×86mm×40mm(帶底殼) |
殼體材料和顏? | ABS,瓷? |
重量 | 約135g(含底殼) |
安裝孔距 | 60mm |
執行標準 | GB16806-2006《消防聯動控制系統》 |

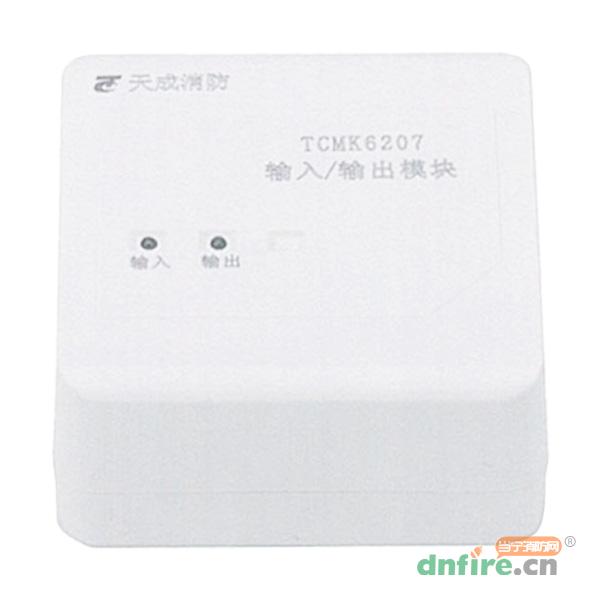

1.模塊的外形示意圖如圖所示
2.工作原理
模塊內嵌微處理器,微處理器實現與消防聯動控制器通訊、總線掉電檢測、輸出控制、輸?信號邏輯狀態判斷、輸入/輸出線故障檢測、狀態指?燈控制。模塊接收到消防聯動控制器的啟動命令后,輸出端釋放電能,同時點亮指?燈。模塊接收到設備傳來的回答信號后,點亮輸?指?燈并將該信息傳到消防聯動控制器。
