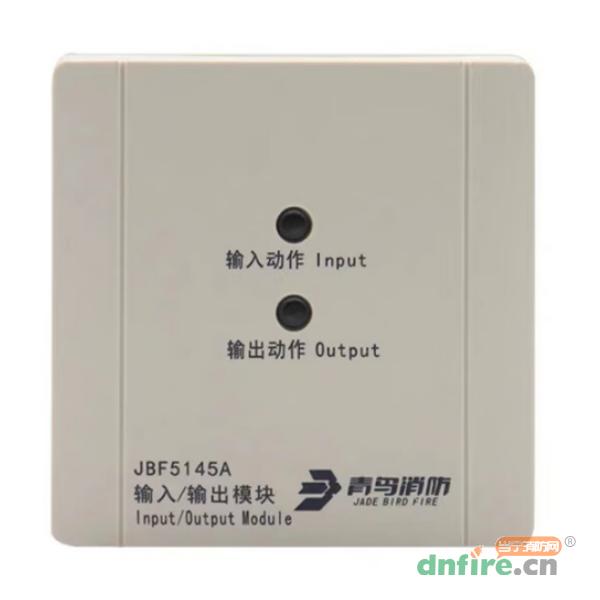

一、JBF5145A輸入/輸出模塊概述

　　JBF5145A輸入/輸出模塊是青鳥消防股份有限公司開發的可實現脈沖輸出方式的控制模塊。該模塊主要用于消防聯動設備的控制，并可接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令，通過輸入/輸出模塊啟動或停止與該模塊連接的外部設備，同時監測外部設備工作狀態。

二、JBF5145A輸入/輸出模塊功能特點

　　內置微處理器。

　　采用SMT表面貼裝工藝。

　　具備脈沖輸出方式，用于控制DC24V型分勵脫扣設備（排煙閥）需求。

　　通信采用二總線技術，無極性要求。

　　施工中建議使用雙絞線，導線截面積不小于1.0mm2。

　　回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。

　　電子編碼方式，可通過專用電子編碼器編址。

　　本模塊采用易于客戶施工、維護的插拔式結構。

　　先安裝底座，線路檢查完成后再裝主體進行開通調試。

　　具備狀態監測和多種故障檢測功能。

三、JBF5145A輸入/輸出模塊的技術參數

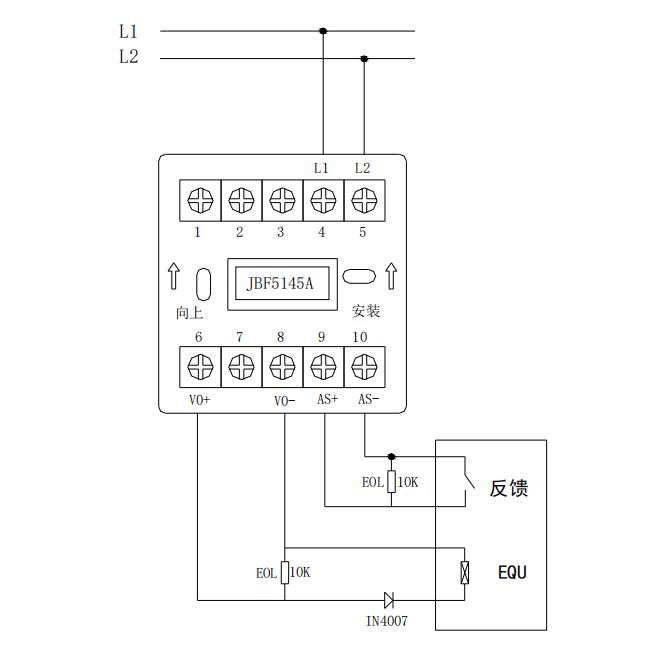

四、JBF5145A輸入/輸出模塊接線圖

　　L1（端子4）、L2（端子5）：接回路總線，無極性。

　　輸入功能：AS+（端子9）、AS-（端子10）接應答（無源觸點），且連接在AS+和AS-上的監視設備的動作端必須并聯10KΩ終端電阻。

　　輸出功能：VO+（端子6）、VO-（端子8）接被控設備（脈沖觸點）。模塊啟動后VO+(端子6)和VO-（端子8）可以脈沖輸出。
