內置微處理器。
采用SMT表面貼裝工藝。

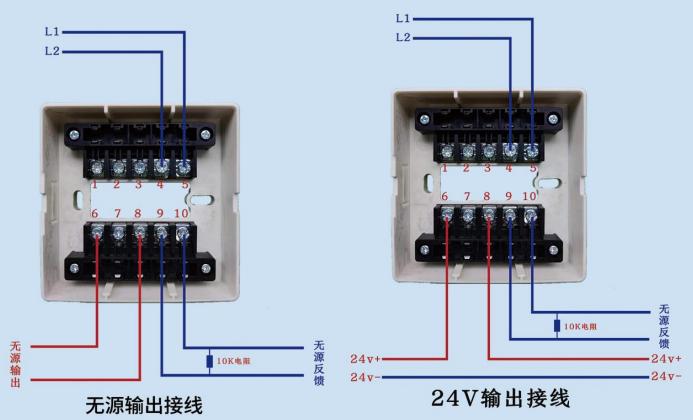

具有一組無源繼電器輸出觸點。
通信采用二總線技術,無極性要求。
施工中應使用雙絞線,導線截面積不小于1.0mm2。
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離,模塊穩定性高,抗干擾能力強。
電子編碼方式,可通過專用電子編碼器編址。

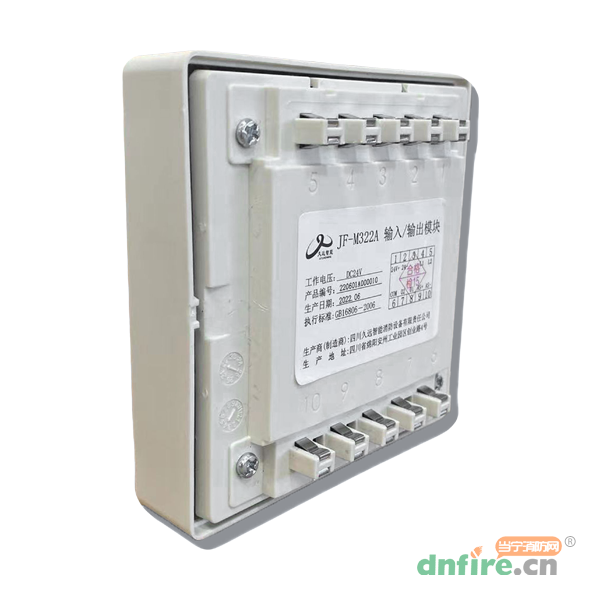

本模塊采用易于客戶施工、維護的插拔式結構。先安裝底座,線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。
工作溫度 | -10~+55℃ |
貯存溫度 | -20~+65℃ |
相對濕度 | ≤95%(無凝露) |
防爆標志 | 不涉及 |
工作電壓 | DC18V-28V,調制型,控制器提供 |
監視電流 | ≤0.5mA (DC24V) |
工作電流 | ≤0.75mA (DC24V) |
觸電容量 | 2A/30VDC |

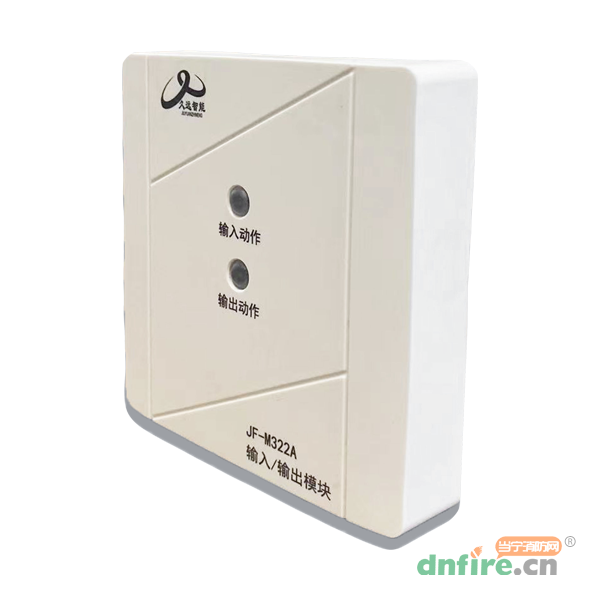

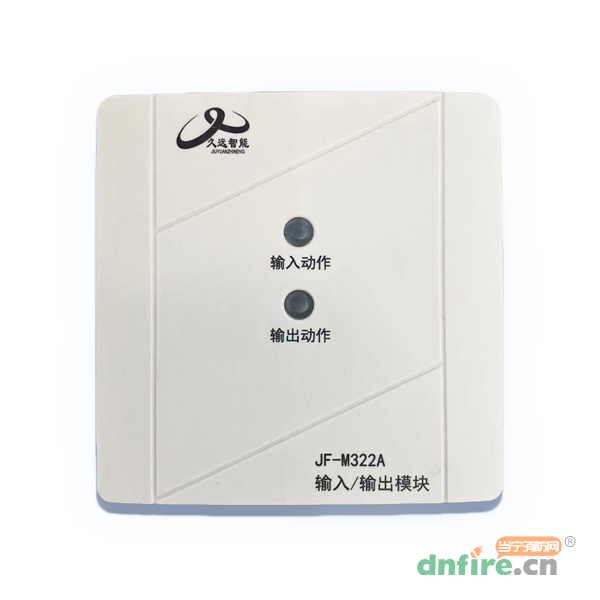

確認燈 | 監視狀態:“輸入動作”燈紅色閃亮,“輸出動作”燈紅色閃亮 動作狀態:“輸入動作”燈紅色常亮,“輸出動作”燈紅色常亮 故障狀態:“輸入動作”燈不亮,“輸出動作”燈不亮 |
線制 | 二線制(無極性) |
編碼范圍 | 1~200 |
編碼方式 | 專用電子編碼器 |
最遠傳輸距離 | 1000m/RVS2*1.0mm2 |
兼容性 | JB-TG-JF999火災報警控制器/消防聯動控制器、 JB-TB-JF999火災報警控制器/消防聯動控制器、 JB-TT-JF999火災報警控制器/消防聯動控制器、 JB-QB-JF999XL火災報警控制器/消防聯動控制器 |
外觀 | PANTONE Wam Gray 1 C 米白色 |
外觀材料 | 塑料 |
重量 | 113.5g |
尺寸 | L85mm×W 42.5mm×H85mm |
保護面積 | 不涉及 |
認證 | 消防認證 |
執行標準 | GB16806-2006《消防聯動控制系統》 |
