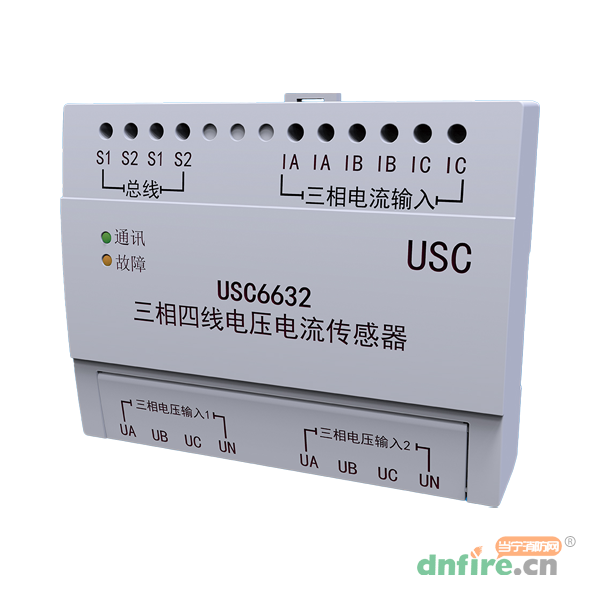

三相四線電壓/電流傳感器能夠采集最多兩路被監測設備電源的電壓值、一路電流值,并判斷電源電壓、電流的狀態,包括過壓、欠壓、缺相、中斷供電、過載等故障狀態,并將故障狀態通過兩總線通訊上傳到監控主機,監控主機顯示相應故障狀態并發出聲光故障信號。
額定工作電壓 | DC24V |
工作電壓范圍 | DC12V-28V |
工作電流 | 2mA |
電壓檢測范圍 | AC200V-240V |
測量精度 | 5% |
通訊 | 兩總線通訊協議通訊 |
接線方式 | 可任意方式接線 |
有效通訊方式 | 1200m |
安裝方式 | 導軌式安裝 |
工作溫度范圍 | 0°C~40°C |
工作濕度范圍 | -10°C~60°C |
相對濕度、溫度 | 20°C以下濕度90%不結露 |
防護等級 | IP30 |
執行標準 | GB28184-2011 |
1、傳感器安裝方式為標準導軌式安裝方式,可直接安裝在被監測消防電源控制柜內。
2、傳感器的電源線、通訊線與消防電源監控器的電源線、通訊線連接正確,不可反接,按照端子標識接線。
3、傳感器的地址設置不可以重復。
