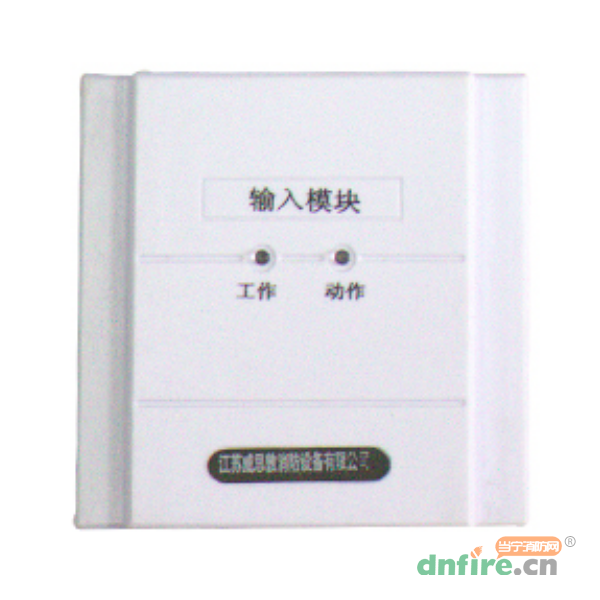

JSM-2115輸入模塊主要用于接收外部各種開關量信號,如:水流指示器、壓力開關、帶輸出的防盜報警器等設備輸出的無源開關量信號。這些設備動作后,其常開點變?yōu)槌i]點,與之連接的輸入模塊向火災報警控制器發出報警信號;隨即火災報警控制器顯示對應位置或編碼,并聯動相關設備。
輸入模塊采用現代工藝SMT技術,內置微處理器,可以隨時檢查連接的無源觸點信號是否正常,確保系統正常工作。采用數字化傳輸方式,提高了抗電磁輻射能力。輸入模塊用火災報警控制器編程端子或電子編碼器進行數字編碼,方便可靠,拆卸簡單,調試維修方便。
型號 | JSM-2115 |
名稱 | 輸入模塊 |
品牌 | 威思敦 尚泰 |
工作電壓 | DC17V~DC33V(脈沖直流) |
監視電流 | <300 uA |
報警電流 | <2mA |
指示燈 |
監視狀態:工作指示燈慢速閃亮(綠色) 報警狀態:報警指示燈常亮(紅燈) |
線制 | 回路二總線,無極性 |
編碼方式 | 十進制電子編碼(1-254) |
使用環境溫度 | -10℃~+50℃ |
相對濕度 | ≤95%RH(40℃±2℃) |
外形尺寸 | 86 mm×40 mm×86 mm |
執行標準 | GB16806-2006 |
