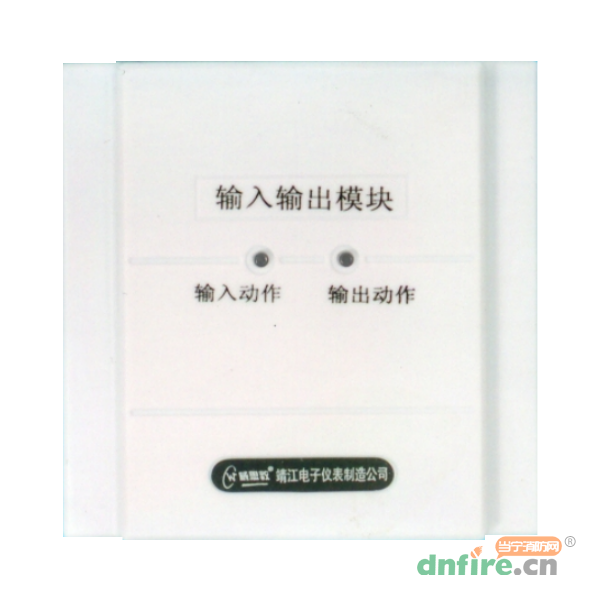

JKM-2116是一種可對消防設備進行控制的總線制輸入/輸出模塊,滿足消防聯動控制標準。
該模塊采用現代工藝SMT技術,內置微處理器,通過接收火災報警控制器的指令,可以對現場的消防聯動設備(如警鈴、排煙閥、送風閥、防火卷簾門、消防泵、風機等)進行控制。
可以將消防聯動設備動作的信號反饋回火災報警控制器。
該模塊可以通過控制器設置為連續輸出或脈沖輸出。
模塊通過火災報警控制器編程端子或電子編碼器進行數字編碼,減少了因撥碼錯誤或撥碼開關本身老化帶來的不可靠因素。采用數字化傳輸方式,提高了抗電磁輻射能力。
JKM-2116采用回路總線供電,可向現場的消防聯動設備提供一對常開無源觸點(1A/DC24V)、一個接收反饋信號的接口。
型號 | JKM-2116 |
名稱 | 輸入輸出模塊 |
品牌 | 尚泰電子 |
工作電壓 | DC17V~DC33V(脈沖直流) |
監視狀態電流 | <300 uA |
報警狀態電流 | <2mA |
觸點輸出 | 1組常開輸出1A/DC24V |
指示燈 |
監視狀態:輸入動作燈慢速閃亮(紅色) 動作狀態:輸入動作燈常亮(紅色) 啟動狀態:?jiǎn)?dòng)指示燈紅燈常亮(紅色) |
反饋 | 無源開關量信號 |
編碼方式 | 十進制電子編碼(1-254) |
線制 | 回路二總線,無極性 |
使用環境溫度 | -10℃~+50℃ |
相對濕度 | ≤95%RH(40℃±2℃) |
外形尺寸 | 86 mm×40 mm×86 mm |
執行標準 | GB16806-2006 |
