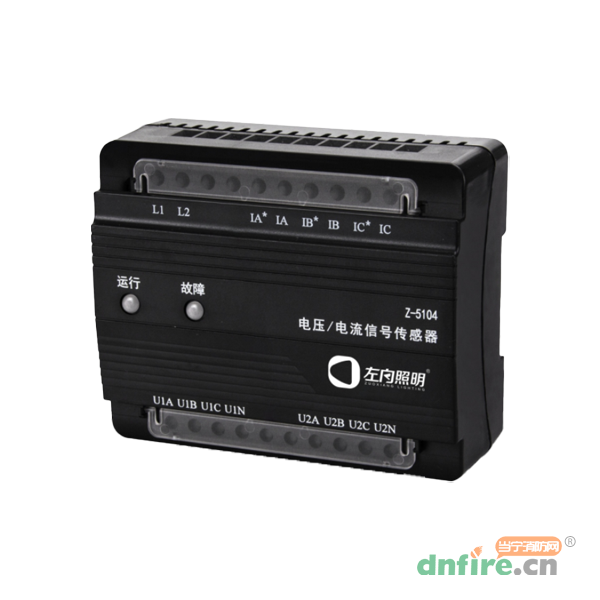

具有對雙路三相三(四)線交流電壓和單路三相交流電流進行實時監測的功能,可在100秒內報出消防設備電源的供電中斷、過壓、欠壓、缺相、錯相、過載等故障;
與監控器間采用無極性兩總線連接方式,無需外接電源;
兼容三相三線和三相四線監測,通過軟件設置進行切換;精度高,誤差≤5%;
可外接多種規格的額定輸出是5A的電流互感器,CT變比可以通過控制器設置;采用低功耗設計,額定靜態工作電流<0.4mA;
結構緊湊,節省安裝空間,支持導軌式安裝;
內部測量電路與被測電壓、電流采用隔離方式,安全性能高;
接線端子上方具有防護蓋板,安裝.使用更安全;
結構件采用阻燃材料,滿足V0等級阻燃要求。
| 工作溫度 | -10～+55°C |
| 貯存溫度 | -20～+65°C |
| 相對濕度 | ≤95%(無凝露) |
| 工作電壓 | DC13V-28V,調制型,控制器提供 |
| 監視電流 | ≤0.4mA(DC24V) |
| 動作電流 | ≤0.5mA(DC24V) |
| 確認燈 | 正常工作狀態:運行燈綠色閃亮 消防設備電源故障時的工作狀態:故障燈黃色常亮 |
| 監測對象 | 雙路三相三(四)線交流電壓、單路三相交流電流監測 |
| 線制 | 二線制（無極性） |
| 編址范圍 | 1~252 |
| 編址方式 | 編碼器編址、控制器編址 |
| 最遠傳輸距離 | 1000m(RVS 2×1.5mm2) |
| 兼容性 | Z-E101消防設備電源狀態監控器 |
| 外觀 | Pantone Black C黑色 |
| 外殼材質 | ABS,阻燃V0級 |
| 產品重量 | 244g |
| 電壓測量范圍 | AC50V～AC500V |
| 電流測量范圍 | AC0.5A～AC5A（二次側） |
| 電壓分辨率 | 1V |
| 電流分辨率 | 0.1A |
| 過壓百分比 | 0%～20% |
| 欠壓百分比 | 0%～20% |
| 過載百分比 | 0%～20% |
| 外形尺寸 | L110mm×W94.4mm×H 45.5mm |
| 執行標準 | GB28184-2011《消防設備電源監控系統》 |
