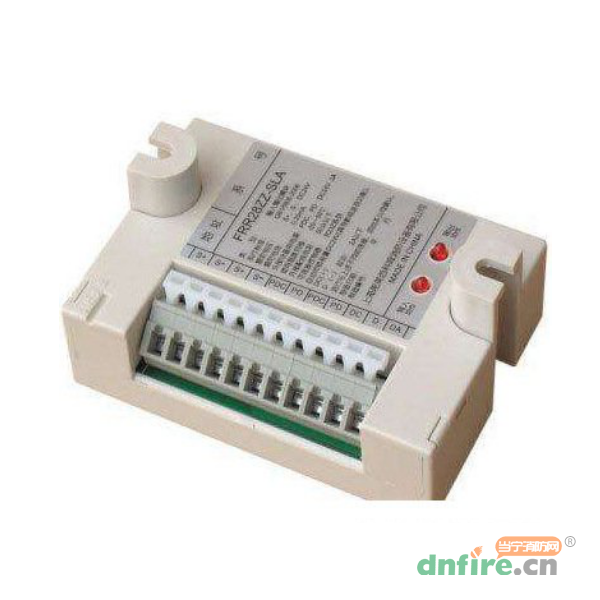

FRR28ZZ-SLA輸入/輸出模塊內置微處理器,邏輯控制單元及一個輸出單元,設定獨立的地址,參加系統編程聯動。輸出端口輸出DC24V電壓和2A以下電流。
可通過地址設定器設定地址碼,無論連接在系統的任何部位都具有唯一的地址。
型號 | FRR28ZZ-SLA |
名稱 | 輸入/輸出模塊 |
品牌 | 能美 |
總線額定 | 電壓DC24V,電流0.25mA |
回路額定 | PDC-PD:DC24V,電流最大2A |
回路數/地址數 | 1回路/1地址 |
可連接終端 | 警鈴如FBM023Z-D,聲光報警器FZF0102NS,其他終端設備 |
終端器 | ZDQ001 |
可能連接的控制器 | R23Z系統 |
使用溫度范圍 | -20℃~+50℃ |
主要材質 | ABS/聚碳酸酯系樹脂(白灰色) |
尺寸 | 64.0mm×94.0mm×35.8mm |
執行標準 | GB 16806-2006 |
3C證書編號 | Z2012081801000644 |
FRR28ZZ-SLA輸入/輸出模塊接線端子圖:
S+、S-:總線
PDC、PD:終端用電源
FRR28ZZ-SLA輸入/輸出模塊接線圖:
與警鈴連接時
與其他終端設備連接時
?。?)端子S+連接主信號線S+,端子S-連接主信號線S-。
?。?)在模塊和終端設備之間,連接終端器ZDQ001。
