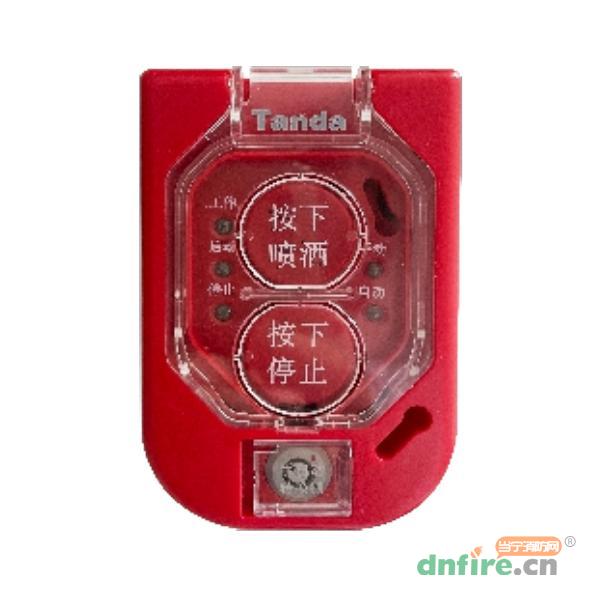

TX3157A緊急啟停按鈕，用于控制氣體滅火系統的啟動和停止，同時還有手動狀態和自動狀態轉換功能。通常安裝在保護區門口便于操作的位置，當確認發生火災后，長按“按下噴灑”按鍵⒉秒鐘，即可向氣體滅火控制裝置發出氣體噴灑請求信號，氣體滅火控制裝置按預設邏輯開始啟動聲光報警、關閉空調風扇等，經延時后，啟動氣體噴灑電磁閥。在延時期間，若現場人員確認無火災發生或現場有人沒有撤離，可立即按下“按下停止”按鍵，中止延時。
電子編碼，使用手持編碼器編碼，占用一個總線地址；
具有手動、自動模式轉換功能和緊急啟動、停止功能；
防止誤操作結構設計，可靠性高。
| 工作電壓 | 總線DC15V~DC28V |
| 工作電流 | 監視電流:≤1.5mA，動作電流:≤2mA |
| 啟動零件型式 | 重復使用型 |
| 啟動方式 | 人工按下“按下噴灑”按鍵2秒鐘 |
| 停止方式 | 人工按下“按下停止”按鍵1秒鐘 |
| 轉換模式方式 | 人工旋轉手自動轉換鎖，1秒鐘后轉換 |
| 指示燈 | 1)工作:紅色，監視狀態下周期性閃亮; 2）啟動:紅色，系統處于延時啟動階段時點亮; 3）停止:紅色，監視狀態時不亮，系統處于延時啟動階段時按停止按鈕后停止燈亮，松開后熄滅; 4）手動:綠色，系統處于手動模式時點亮; 5）自動:綠色，系統處于自動模式時點亮; |
| 線制 | 與氣體滅火控制裝置采用無極性二總線連接 |
| 編碼方式 | 電子編碼，每個緊急啟停按鈕占用一個地址 |
| 使用環境 | 室內，溫度-10℃～-50℃，相對濕度≤95%RH，不凝露 |
| 重量 | 約125g（含底座) |

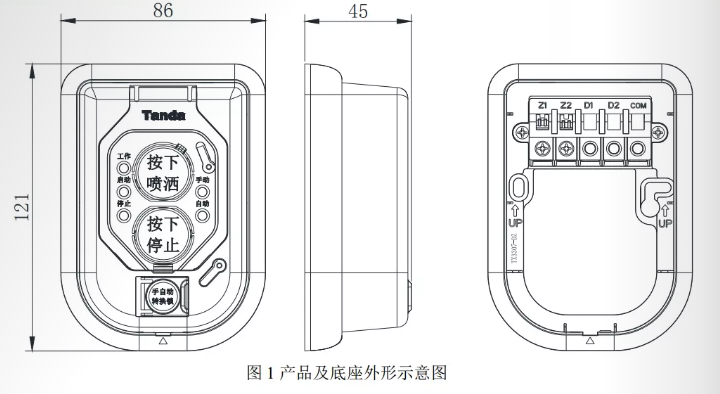

| 外形尺寸 | 121mm×86mm×45mm |
警示:安裝聲光指示器之前，請將控制器關機或斷開該回路電源，并確認全部底座已安裝牢靠。
1.底座安裝
緊急啟停按鈕采用86H50預埋盒安裝，總線對應連接，安裝緊急啟停按鈕即可，底座與TX3307采用相同底座。
2.布線

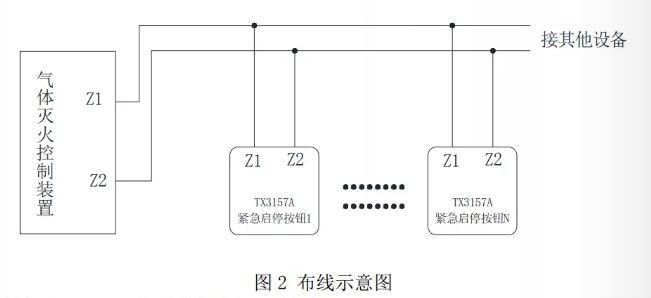

緊急啟停按鈕采用兩線制與氣體滅火控制裝置連接，允許最多5個緊急啟停按鈕同時控制同一區域的氣體滅火鋼瓶，當多只緊急啟停按鈕連接時需采用并聯方式連接布線如圖2。
接線端子Z1、Z2:信號總線輸入，無極性
布線要求:總線采用RVS-2*1.0mm2或1.5mm2線;穿金屬管（線槽）或阻燃PVC管敷設
3.編碼
產品安裝前進行編碼操作，利用本公司的手持編碼器進行現場編碼。編碼時將編碼器與總線兩端子連接，輸入地址碼。具體設置步驟和方法請參見手持電子編碼器的使用說明書。
4.產品安裝

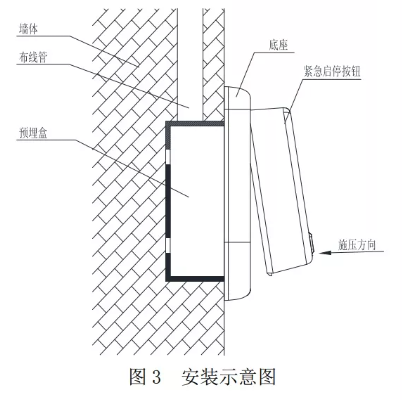

安裝方法如圖3所示
