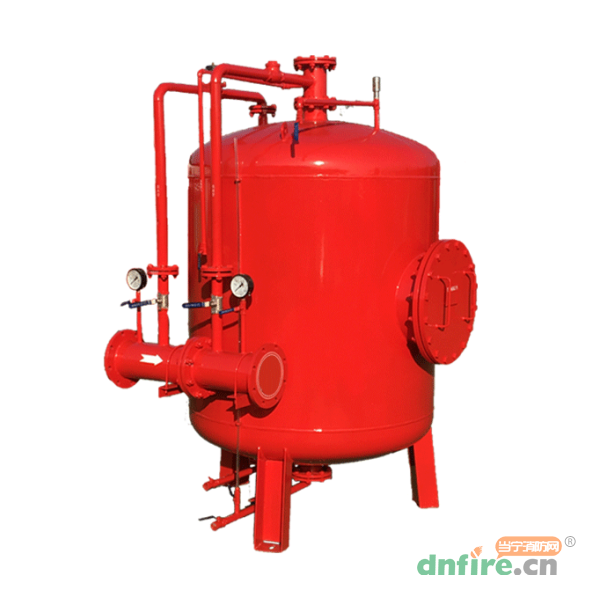

PHYML100系列壓力式比例合裝置由壓力罐、膠囊、比例混合器、安全閥、排氣閥、壓力表、單向閥及各類控制閥及管道組成。由泵供給壓力水,將泡沫液按一定比例置換出來后與壓力水混合成泡沫混合液。由于膠囊將泡沫液與水隔開,泡沫液一次沒用完,下次可以繼續使用且混合精度穩定、可靠該裝置適用的流量,壓力范圍大,壓力損失小。在各種高、中、低倍數泡沫滅火系統中均得到了廣泛應用。
PHYML100系列按結構形式為立式。
當壓力水流經比例混合器時,一部分壓力水(3%~6%)由支管進入泡沫液儲罐內擠壓膠囊,置換出等量的泡沫液與另一部分水(97%~94%)在比例混合器內混合成泡沫混合液提供給泡沫產生裝置,產生空氣泡沫進行滅火。
型號 | PHYML100/10、PHYML100/15、PHYML100/20、PHYML100/30 |
工作壓力范圍 | 0.6-1.2MPa |
壓力降 | ≤0.2MPa |
試驗壓力度強度 | 1.5MPa |
試驗壓力度密封 | 1.32MPa |
儲罐容積 | 0.5m3~10.0m3(其它規格根據客戶需要定制) |
主管通徑 | DN80~DN250(其它規格根據客戶需要定制) |
配用比例混合器 | 4L/S~360L/S(其它規格根據客戶需要定制) |
混合比 | 3%或6% |
3%混合比目前有3C認證,證書編號為Z2020081807000066
