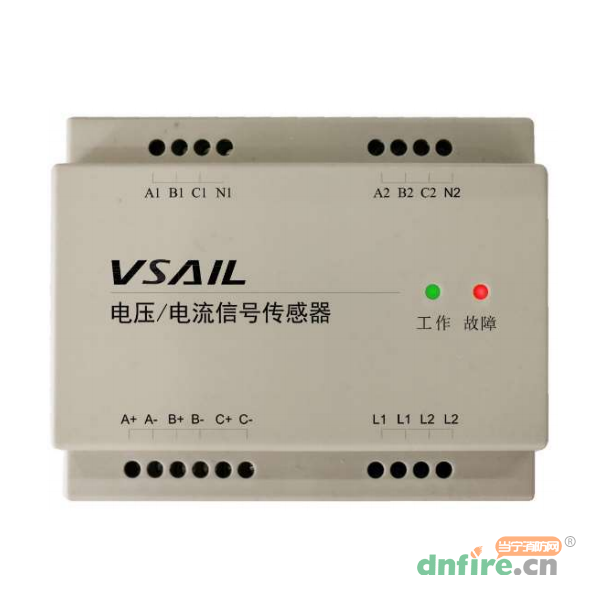

V7685電壓/電流信號傳感器可監測線路中的電流、電壓電氣參數,通過標準二總線與福賽爾生產的V7821消防設備電源狀態監控器配合使用,對所測量的電壓/電流值和故障狀態進行顯示。
V7685為兩路三相四線制電壓、一路三相四線制電流或兩路三相三線制電壓、一路三相四線制電流傳感器。
◎有極性二總線供電方式,集供電與信號傳輸于一體,整機最大功耗<0.7W。
◎?qū)讚?、浪涌、快速電瞬變脈沖、輻射傳導等強干擾信號具有極強的抑制能力和安全防護能力。
額定工作電壓 | DC24V |
檢測電壓/電流頻率 | 50Hz/60Hz |
相電流探測范圍 | 0.1~5A |
相電壓探測范圍 | 187~242V |
編址方式 | 撥碼開關,編址范圍:1~127 |
模式設置 | 通過第八位撥碼開關選擇測試電壓范圍,撥碼為0則為三項四線制,撥碼為1則為三項三線制 |
相電流設置報警范圍 | 2.5~5.5A,默認報警值3A,設置精度10mA |
相電壓欠壓報警范圍 | 150~200V,默認報故障值187V,設置精度1V |
相電壓過壓報警范圍 | 230~250V,默認報警值318V,設置精度1V |
工作環境溫度 | -10℃~+50℃ |
環境相對濕度 | ≤93%RH(40±3℃)不凝露 |
模塊外形尺寸 | 107×88×44 mm |

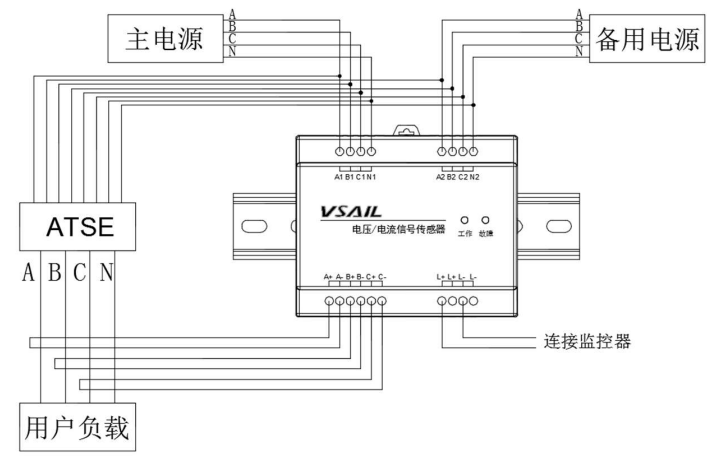

電壓、電流互感器接線方式 | 嚴格按照殼體標注方式連接 |
