三江消防設備電源監控系統終端安裝方法

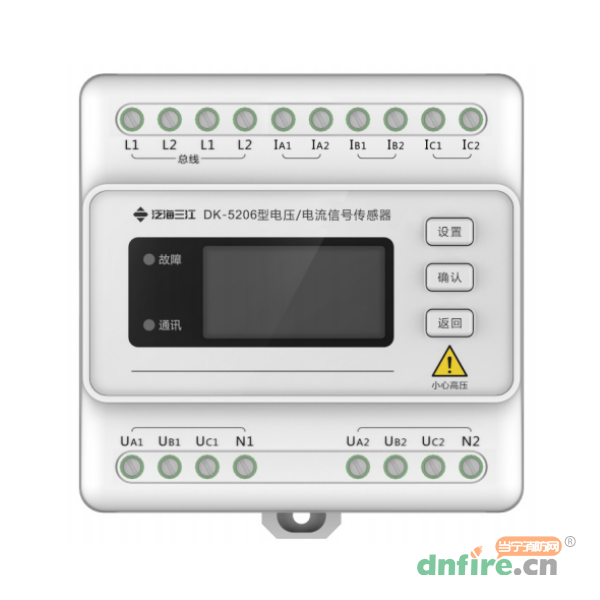

一、DK-5206三相四線雙電源電壓/電流信號傳感器概述

　　DK-5206型電壓/電流信號傳感器是一款三相四線雙電源電壓/電流傳感器，其設計、制作、檢驗均符合國家標準：GB 28184-2011消防設備電源監控系統。

　　傳感器能對2組三相四線制交流電源電壓和3路交流電流（消防設備電源）進行實時監測，當被監測消防電源出現欠壓、過壓、缺相、錯相、過流等情況時，傳感器立即將采集到的各路消防設備電源狀態信息回傳給消防設備電源狀態監控器。傳感器自帶液晶屏和按鍵，既可通過消防設備電源狀態監控器設置參數，又可通過本體設置參數，本體設置完成后自動將設置參數上報到消防設備電源狀態監控器設備進行參數同步?？梢栽谙涝O(shè)備電源狀態監控器設備上查詢和設置傳感器的相關通道參數。

二、DK-5206三相四線雙電源電壓/電流信號傳感器功能特點

　◎當被監測的消防設備電源發生欠壓、過壓、缺相、錯相、過流等情況時，傳感器能在100s內發出故障報警信號；

　◎當被監測的消防設備電源任一相線與中性線之間的電壓未供電時，報缺相故障；供電電壓低于AC187V±5%時，報欠壓故障；高于AC242V±5%時，報過壓故障；三根相線的相序接線錯誤時，報錯相故障。當被監測的消防設備電源任一相電流高于設定門限時，報過流故障；

　◎傳感器以無極性二總線與三江消防設備電源狀態監控器連接，無需另外供電，安裝使用簡單方便；

　◎內置高檔MCU，應用先進的軟件算法，具備強大的分析、判斷能力，對接入傳感器的消防設備電源進行實時監測；

　◎傳感器采用電子編碼方式，每個傳感器占用一個總線地址，現場編碼簡單、方便；

　◎傳感器可同時對2組三相四線制消防設備電源電壓和3路交流電流共9個通道進行監測，也可根據實際情況，通過消防設備電源狀態監控器對通道是否啟用進行設置；

　◎通過LED燈指示傳感器狀態：報故障時黃色指示燈常亮；

　◎LCD液晶顯示屏顯示對應通道的電壓/電流值。

三、DK-5206三相四線雙電源電壓/電流信號傳感器技術參數

四、DK-5206三相四線雙電源電壓/電流信號傳感器安裝

　　標準35mm DIN導軌安裝

　　壁掛式安裝及面板式安裝

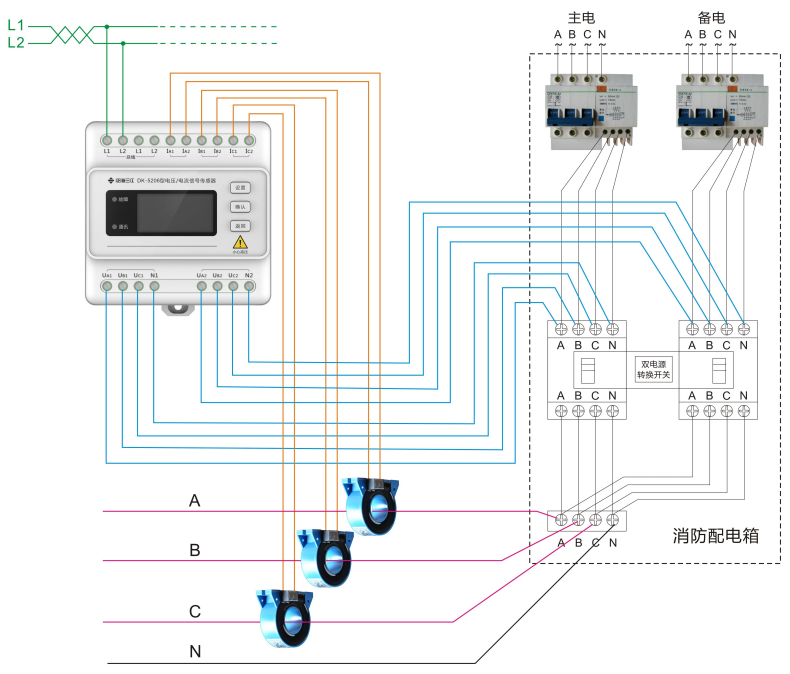

五、DK-5206三相四線雙電源電壓/電流信號傳感器接線圖

　　(1)總線L1、L2的接線方式：如圖所示，將傳感器接線端子L1、L2分別與消防設備電源狀態監控器的總線L+、L-相連接，L1、L2接線時不分極性。一般環境，建議采用雙絞線；強干擾環境，建議采用屏蔽雙絞線。

　　(2)監測電流時，每條被監測線纜都必須使用（外接）一個電流互感器，將被監測線纜從電流互感器中心孔穿過，電流互感器的次級輸出與傳感器對應接線端子相連接，如圖所示。電流互感器標配為50A/1A，其中，‘50A’表示電流互感器所監測電流的額定值為50A，‘1A’表示電流互感器次級輸出額定值為1A；當被監測電流≥50A時，建議選用額定電流為實際被監測電流1.2～1.5倍的互感器。
