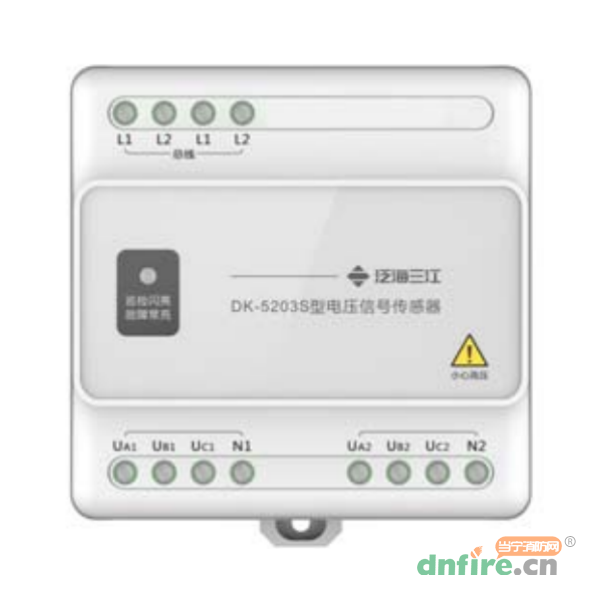

DK-5203S型電壓信號傳感器是一款三相四線雙電源電壓傳感器，其設計、制作、檢驗均符合國家標準：GB 28184-2011消防設備電源監控系統。
傳感器能對2組三相四線制交流電源電壓進行實時監測，當被監測的消防電源出現欠壓、過壓、缺相、錯相等情況時，傳感器立即將采集到的消防設備電源狀態信息回傳給消防設備電源狀態監控器。
當被監測的消防設備電源發生欠壓、過壓、缺相、錯相等情況時，傳感器能在100s內發出故障報警信號；
傳感器以無極性二總線方式與三江消防設備電源狀態監控器連接，無需另外供電，安裝使用簡單方便；
內置高檔MCU，應用先進的軟件算法，具備強大的分析、判斷能力，對接入傳感器的消防設備電源進行實時監測；
傳感器采用電子編碼方式，每個傳感器占用一個總線地址，現場編碼簡單、方便；
每個傳感器擁有6個通道，可同時監測2組三相四線制消防設備電源，也可通過消防設備電源狀態監控器設置其中某組電源通道啟用或不啟用；
用LED燈指示傳感器狀態：正常通訊時黃色指示燈閃亮，報故障時黃色指示燈常亮。
| 工作電壓 | DC24V（總線供電） |
| 工作電流 | 監視狀態＜0.8mA，報故障狀態＜2.5mA |
| 監測電壓 | 額定值A(chǔ)C 220V |
| 故障報警 | 被監測的消防設備電源電壓低于AC187V±5%時，報欠壓故障，被監測的消防設備電源電壓高于AC242V±5%時，報過壓故障； 被監測的消防設備電源三根相線的相序接線錯誤時，報錯相故障； 當A、B、C三相都缺相時，消防設備電源狀態監控器會報出此組交流電源中斷； |
| 使用環境 | 溫度：-10℃～50℃，相對濕度≤93%（40℃±2℃無凝露） |
| 編碼 | 電子編碼，編碼范圍：1～324 |
| 安裝方式 | 導軌式安裝或壁掛式安裝 |
| 外殼材料 | 白色ABS |

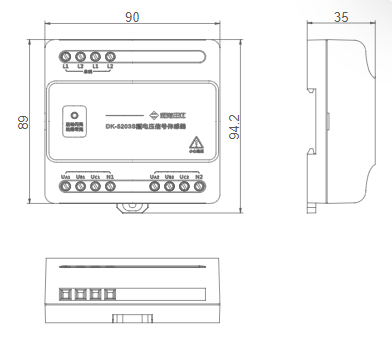

| 外形尺寸 | 長90mm×寬89mm（含滑塊94.2mm）×高35mm |
| 產品重量 | 約160g |
導軌式安裝示意
壁掛式安裝示意

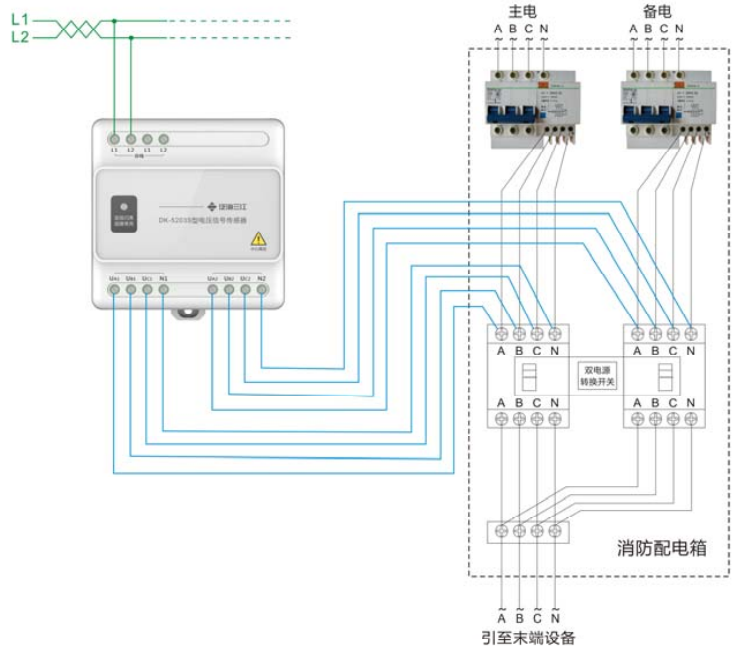

總線L1、L2和三相四線制交流雙電源電壓傳感器測量的接線方式：如圖5-4所示，將傳感器接線端子L1、L2與消防設備電源狀態監控器的總線相連接，L1、L2接線時不分極性。一般環境，建議采用雙絞線；強干擾環境，建議采用屏蔽雙絞線。
