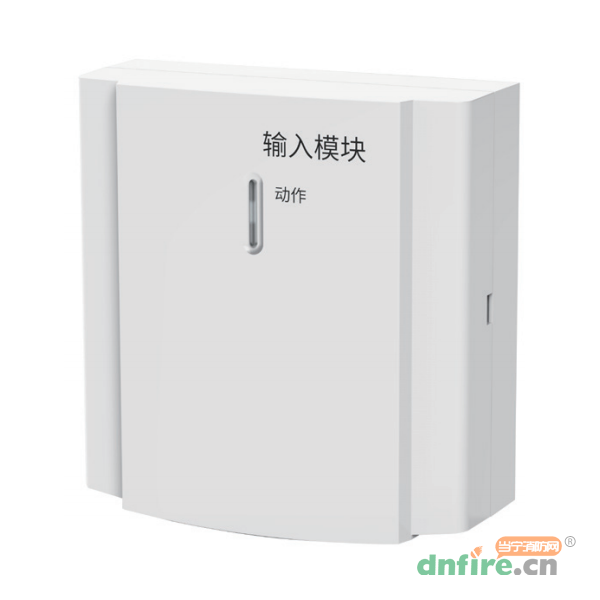

HD200M輸入模塊是一個智能可編址模塊,模塊可監視一路無源開關量信號輸入的正常、開路、短路狀態。模塊具有鎖存功能,鎖存功能可探測和保存監視電路中發生的瞬間事件。
紅色LED指示燈能夠顯示模塊的工作狀態,正常監視狀態通信時指示燈閃爍。輸入端短路時,模塊指示燈常亮。
型號 | HD200M |
名稱 | 輸入模塊 |
品牌 | 霍尼韋爾 |
工作電壓范圍 | DC15~32V |
工作溫度范圍 | -10℃~+55℃ |
工作濕度范圍 | 5%~95%RH相對濕度,無凝結 |
平均監控電流 | 220μA@24VDC(持續通訊,每5秒響應一次并閃亮LED) |
最大報警電流 | 1.8mA@24VDC(LED亮,輸入短路) |
終端電阻 | 47K |
最大監視回路線阻 | 1K |
重量 | 約95g(含底座) |
外形尺寸 | 90mm(長)×86mm(寬)×39mm(高)含底座 |
執行標準 | GB 16806-2006 |
具有開關量閉合觸點的設備均可使用,但同一模塊不能兼有報警、監視及聯動安全設備功能。
對開關量閉合觸點的設備的安裝,請按照制造商說明進行。
