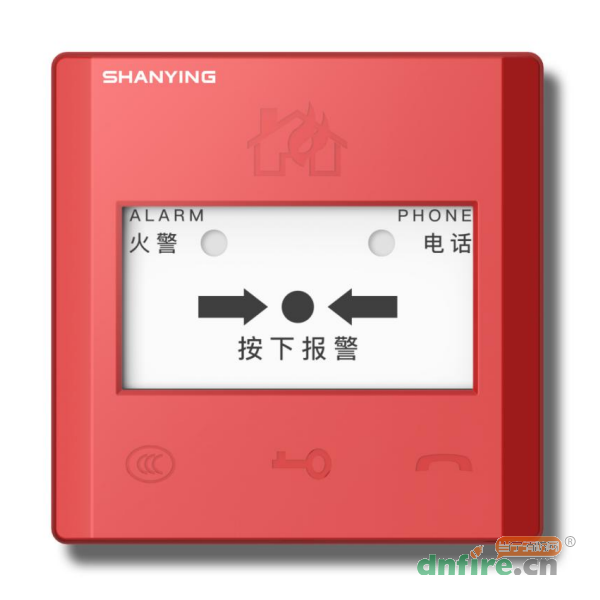

J-SAP-YKS5120手動火災報警按鈕是二總線型火災報警產品,可與山鷹消防的5800系列二總線火災報警控制器配套使用。具有功耗低、抗干擾性強、可靠性高、線制少、安裝調試方便等特點,有電子編碼、自動登錄、自動編址、唯一ID、具有電話插孔,火警輸出功能,對外輸出一組常開觸點,用于報警時控制外部設備。
它的配套底座為DZ-A501,插拔式連接。
型號 | J-SAP-YKS5120 |
名稱 | 手動火災報警按鈕 |
品牌 | 山鷹報警 |
總線工作電壓 | DC24V(DC16V~DC27V) |
總線靜態電流 | ≤170uA |
報警電流 | ≤1mA |
輸出觸點容量 | DC30V/0.5A |
接線方式 | 兩總線無極性 |
編碼范圍 | 1~254 |
工作溫度 | 0℃~+55℃ |
相對濕度 | ≤92%(40±2℃) |
顏色 | 紅色 |
質量 | 140g |
外形尺寸 | 94mm×94mm×43.1mm |

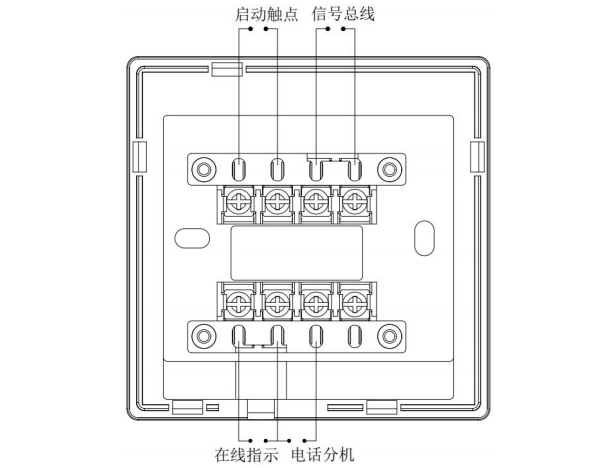

本按鈕也配備了Φ3.5的消防電話插孔,可以和山鷹消防生產的各種消防電話主機配套使用。本插孔配有紅色在線指示燈;當需要在線指示功能時,在安裝時須用短路線將底座在線指示簧片短接,將電話線接入底座電話分機簧片;如不需要在線指示功能,僅將電話線接入底座電話分機簧片即可。
當需要線路檢測功能時,每個電話插孔的工作電流是15μA;所以不能無限制的將電話插孔接入電話線,每個回路的電話插孔的數量為254。
