JDJD-G防爆火災報警警燈（簡稱警燈）為非編碼型報警警燈，適用于安裝在含有ⅡC（ⅡB）級T6溫度組別的爆炸性氣體環境場所，當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動光報警電路，發出光報警信號，完成報警目的。JDJD-G防爆火災報警警燈也可同手動報警按鈕配合使用,達到簡單的光報警目的。警燈可以和國內外任何廠家的火災報警控制器配套使用。JDJD-G警燈采用LED發光管、結構合理、造型美觀、性能可靠、安裝方便，是一種可靠性高、抗干擾能力強的火災報警裝置。
JDJD-G防爆火災報警警燈符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》、GB3836.2--2000《爆炸性氣體環境用電氣設備第2部分：隔爆型”d”》、GB3836.4--2000《爆炸性氣體環境用電氣設備第4部分：本質安全型”i”》的要求。經國家指定的檢驗單位檢驗合格，并取得了防爆合格證書。
| 防爆標志 | Exd（ib）ⅡBT6；Exd（ib）ⅡCT6 |
| 工作電壓 | DC24V；AC220V |
| 報警電流 | ≤25mA(DC24V) |
| 頻閃頻率 | 60次/min |
| 環境溫度 | -45℃～+65℃ |
| 相對濕度 | ≤95%不結露 |
| 大氣壓力 | 80kPa～110kPa |
| 重量 | 1kg |
| 防護等級 | IP65 |

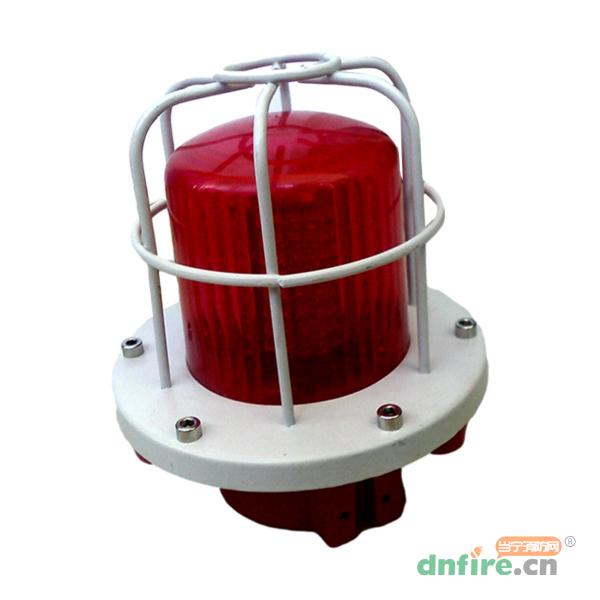

1、防爆火災報警警燈外形實體圖如圖1所示。
圖1 防爆報警警燈
2、安裝與布線
警告：安裝之前，請切斷回路的電源并確認全部底座已安裝牢靠。
布線方式：鋼管布線、電纜布線（電纜選用、電纜引入）
接線方式：二線制
接線端子示意圖：
.jpg){kind=small}
D、D為DC24V電源（無極性）
電纜選用：截面積S≥1.5mm2的通用電纜
電纜引入：ⅡB級采用封口螺帽壓緊密封圈結構
ⅡC級采用密封填料函結構
