注意:JBF-VOP3580A緊急啟停按鈕已經停產,建議使用JBF-VOP3580C來替換。如有疑問可以聯系電話400-928-6119。

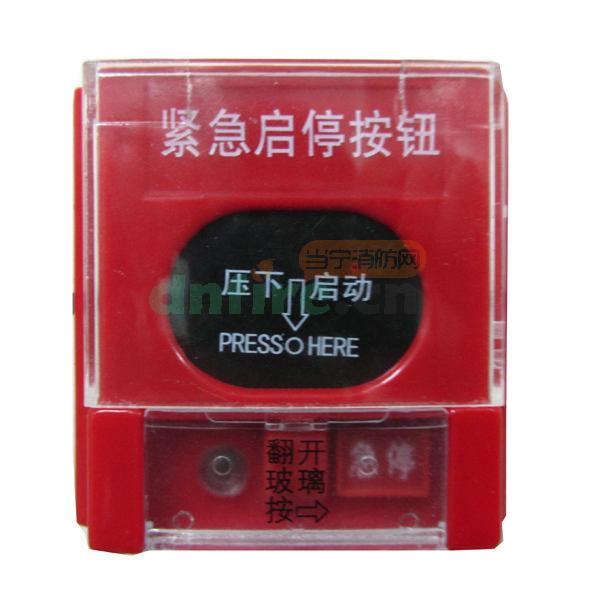

配合VM3365A 輸入/輸出模塊使用,通常安裝在氣體滅火保護區門外,用于現場緊急啟動、停止氣體滅火控制設備。需要緊急啟動時,按下玻璃片,此時紅燈亮,實現氣體滅火操作;
如果一個滅火區配置了多個緊急啟停按鈕時,按鈕之間必須采用串行連接方式;
滅火區采用一只按鈕時,本按鈕J3/J4 端子處加裝短路環;當同一滅火區采用多只按鈕時,按鈕間采用串行連接,只在最末端J3/J4 端子處按鈕處加裝短路環。
額定電壓 DC19-28 V
適用溫度 -10℃~+50℃
外形尺寸 80mm 長×100mm 寬×58mm 高
重量 150g
打開透明蓋,取下A 處螺絲,將盒體與底座分離;
用螺釘將底板固定在墻內預埋盒或明裝接線盒上;
按圖示接線;
將盒體上部緊扣底座上部,再將A 處螺絲擰緊即可;
放下透明護罩,可用塑料線從右側孔穿入回出加鉛封;

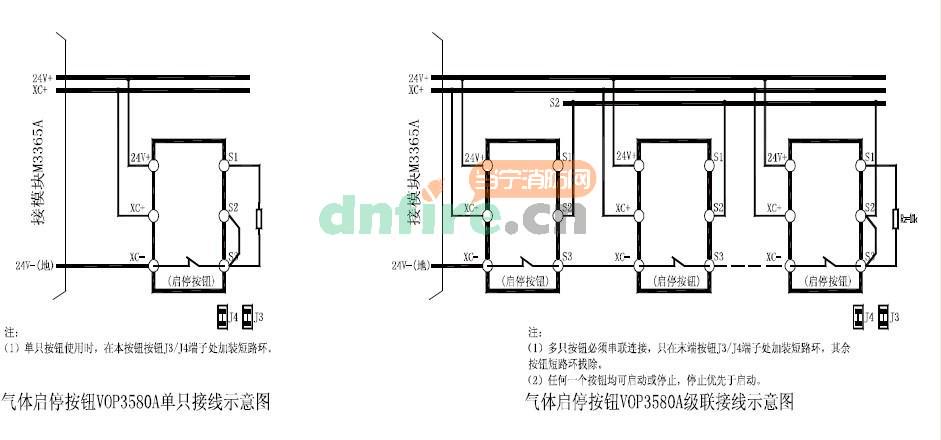

設備接線:
