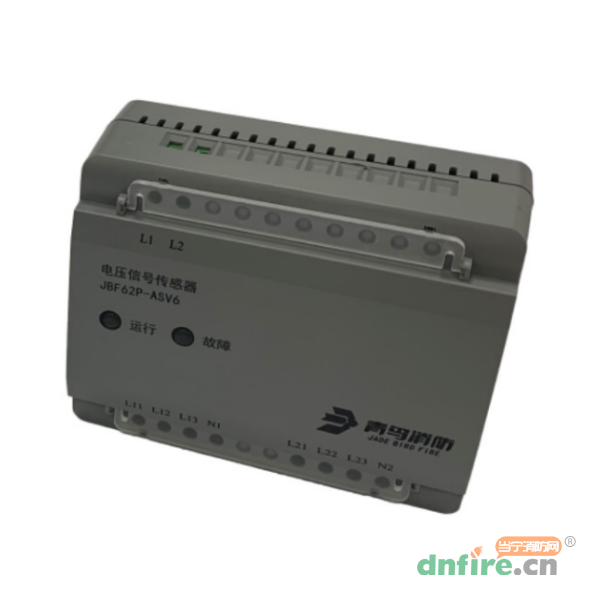

JBF62P-ASV6電壓信號傳感器為總線編址型現場設備,用于監測交流單相的消防設備電源。當其監測的消防設備電源出現供電中斷、過壓、欠壓、缺相、錯相、過載等故障時,傳感器會實時將上述故障信號傳遞給消防設備電源狀態監控器進行聲、光報警。
具有對交流六路單相電壓進行實時監測的功能,可在100秒內報出消防設備電源的供電中斷、過壓、欠壓等故障
與監控器間采用無極性兩總線連接方式,無需外接電源
支持編碼器編址和監控器編址,編址范圍1~252
支持寬電壓測量范圍,支持AC50V~AC500V
精度高,誤差≤5%
采用低功耗設計,額定靜態工作電流<0.4mA
結構緊湊,節省安裝空間,支持導軌式安裝
內部測量電路與被測電壓、電流采用隔離方式,安全性能高
接線端子上方具有防護蓋板,安裝、使用更安全
結構件采用阻燃材料,滿足V0等級阻燃要求
型號 | JBF62P-ASV6 |
名稱 | 電壓信號傳感器 |
品牌 | 青鳥消防 |
兼容性 | JBF62S60消防設備電源狀態監控器 |
工作電壓 | DC13V-28V,調制型,控制器提供 |
監視電流 | <0.4mA(DC24V) |
報警電流 | <0.5mA(DC24V) |
確認燈 | 正常工作狀態:運行燈綠色閃亮;消防設備電源故障時的工作狀態:故障燈黃色常亮 |
線制 | 二線制(無極性) |
編址范圍 | 1~252 |
編址方式 | 編碼器編址、控制器編址 |
最遠傳輸距離 | 1500m(RVS-2×1.5mm2) |

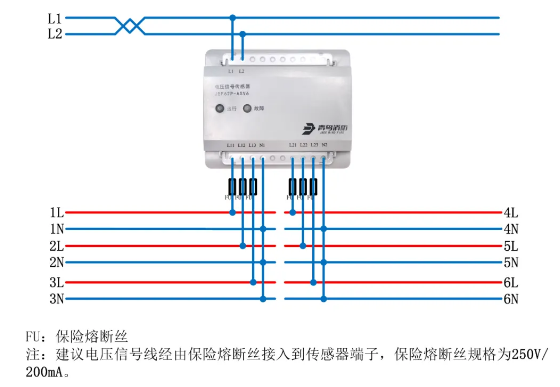

監測對象 | 交流六路單相電壓監測 |
電壓測量范圍 | AC50V~AC500V |
電流測量范圍 | AC0.5A~AC5A(二次側) |
電壓分辨率 | 1V |
電流分辨率 | 0.1A |
過壓百分比 | 0%~20% |
欠壓百分比 | 0%~20% |
工作溫度 | -10~+55℃ |
貯存溫度 | -20~+65℃ |
相對濕度 | ≤95%(無凝露) |
外觀 | PantoneQ716-1-3灰色 |
外殼材質 | ABS,阻燃V0級 |
產品質量 | 203g |

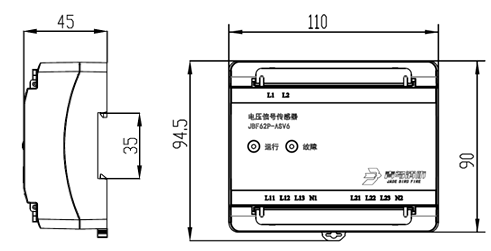

外形尺寸 | 110mm長×45mm寬×94.5mm高 |
