◎內置微處理器。
◎采用SMT表面貼裝工藝。
◎采用二總線技術,無極性要求,傳輸距離可達1000m。
◎模塊總線應使用雙絞線,導線截面積不小于1.5mm2。
◎回路信號處理電路與輸入檢測信號處理電路實現電氣隔離,模塊穩定性高,抗干擾能力強。
◎電子編碼方式,可通過專用電子編碼器編址。
◎模塊采用插拔式結構,先安裝底座,線路檢查完成后再裝主體,進行開通調試。
◎模塊具備狀態監測和故障檢測功能。

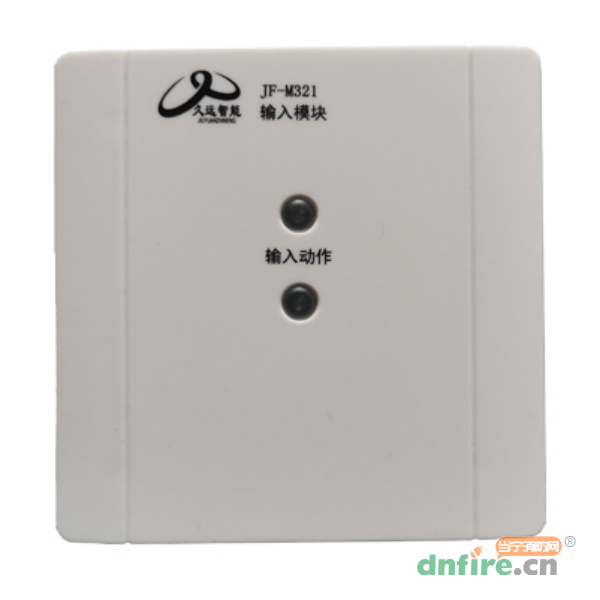

型號 | JF-M321 |
名稱 | 輸入模塊 |
品牌 | 久遠 |
工作電壓 | DC24V±3V |
線制 | 調制型,二總線,無極性 |
監視電流 | ≤0.25mA@24V |
動作電流 | ≤1.0mA@24V |
編碼方式 | 電子編碼器編碼 |
編碼范圍 | 1-200 |
指示燈 |
監視狀態:“輸入動作”燈紅色閃亮。 動作狀態:“輸入動作”燈紅色常亮。 故障狀態:“輸入動作”燈不亮。 |
工作溫度環境 | -10℃~+50℃ |
相對濕度 | ≤95%(40±2℃) |
外形尺寸 | 85mm×85mm×41mm |
