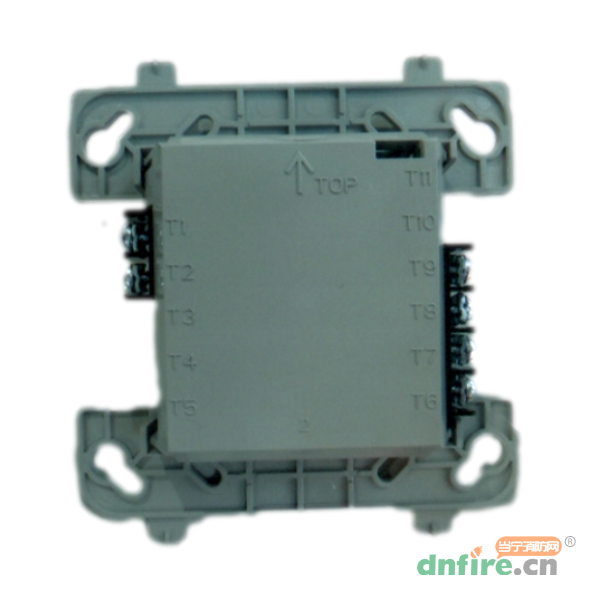

JSM-M300MJC輸入模塊用于智能型兩線制系統,可通過內置的十進制編碼開關設置本模塊地址。本模塊提供了二線制或四線制容錯回路連接以便監視具有常開觸點的設備并報回火警,也可監視具有常開或常閉觸點的安全設備。模塊上的LED指示燈由控制器進行控制。模塊也可用作消防防盜器件。
型號 | JSM-M300MJC |
名稱 | 輸入模塊 |
品牌 | 江森自控 |
正常工作電壓 | 15至32V |
最大點燈拉電流 | 5.0mA(LED亮) |
平均工作電流 |
475μA(group poll通訊模式); 450μA(direct poll通訊模式); 600μA最大(通訊期間,監視回路短路) |
終端電阻 | 47KΩ |
最大監視回路線阻 | 1500Ω |
最大監視回路電壓 | 11V |
最大監視回路電流 | 450μA |
工作溫度范圍 | -10℃至55℃(GB);0℃至49℃(UL) |
工作濕度 | 10%至95%RH(GB);10%至93%(UL)相對濕度,無凝水 |
安裝尺寸 | 124.6mm長×124.6mm寬×57.5mm高 |
輔助組件 | SMB500/W預埋盒 |
執行標準 | GB16806-2006、UL 864 |
輸入模塊與兩線制典型配接法(B型):
輸入模塊與四線制容錯電路典型配接法(D型):
