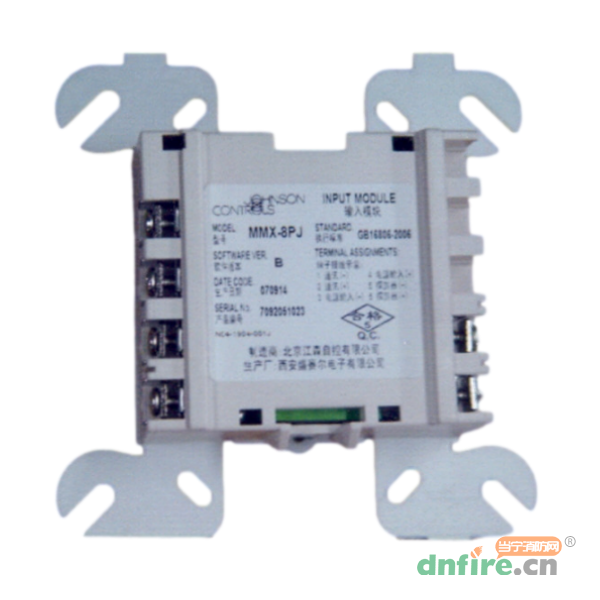

對于走廊、大廳等需要并聯安裝常規探測器的大面積場所,可通過接口模塊MMX-8PJ實現。MMX-8PJ在回路總線中占一個地址,一個MMX-8PJ最多可以連接25只常規型探測器(考慮到GBJ116-88規范規定,建議并聯數量在10只左右)。當接口模塊處于通訊狀態時,它可將兩線制探測器區的狀態傳送到智能控制器,報出負載電路是正常、開路或報警狀態。
MMX-8PJ輸入模塊地址的地址使用電子編碼器在101~199之間設定。
◎支持兼容的兩線制探測器。
◎監視輸入線路和外接電源的狀態。
◎抗干擾性強(EMI/RFI)。
◎提供LED指示燈由控制器發出的命令碼來控制。
◎通訊線-端子1、2 | |
電壓 | 15-32VDC |
電流 | 最大850μA 24VDC,不通訊 |
最大1.8mA 24VDC(紅燈鎖定) | |
回路電阻 | 最大40 |
◎外部所供電源要求-端子3、4 | |
電壓 | 18至29 VDC(濾波、整形以及功率限制) |
紋波 | 最大100 mV RMS |
電流 | 102 mA/模塊 |
◎初始回路設備(IDC)-端子5、6 | |
電流 | 最大102 mA |
IDC回路電阻 | 最大25 |
靜態電流 | 最大12 mA@最大IDC電壓 |
配接探測器電流 | 最大2.4mA |
報警電流 | 最大18 mA |
類型 | B型(class B) |
終端電阻 | 3.9KΩ |
溫度 | -10℃~55℃ |
濕度 | 5%~95%,無凝結 |

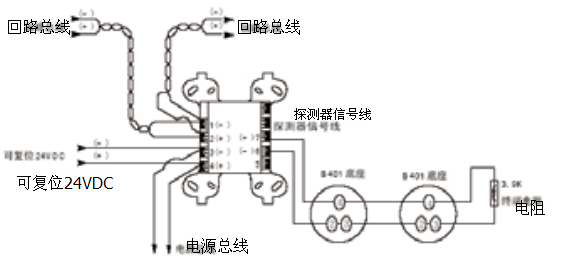

用MMX-8PJ可監視一個裝有兩線制探測器的區域。線路終端有一個3.9KΩ的終端電阻,最大監視輸入線路電阻為25Ω。
MMX-8PJ占用99個模塊地址中的一個。它對控制盤的定期巡檢作出反應,并報告它的類型及輸入線路的狀態(開路/正常/短路)。
