HD210LX火災顯示盤接線圖：

　　自檢密碼：向上、向下、消音；

　　火災顯示盤地址采用二進制撥碼，出廠默認為201號；

　　二進制撥碼換算后的十進制數字為N，則改火災顯示盤的地址為：201+N；

　　單回路火災顯示盤最多可負載16個，即火災顯示盤最高地址為216號。

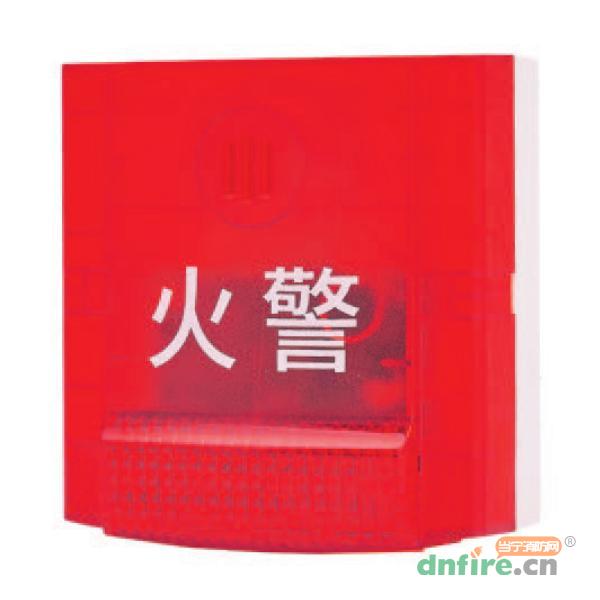

HD200AV火災聲光警報器接線圖：

HD200C輸出模塊消防廣播接線圖：

　　持續輸出DC24V/1A

　　被控設備：DC24V繼電器→揚聲器

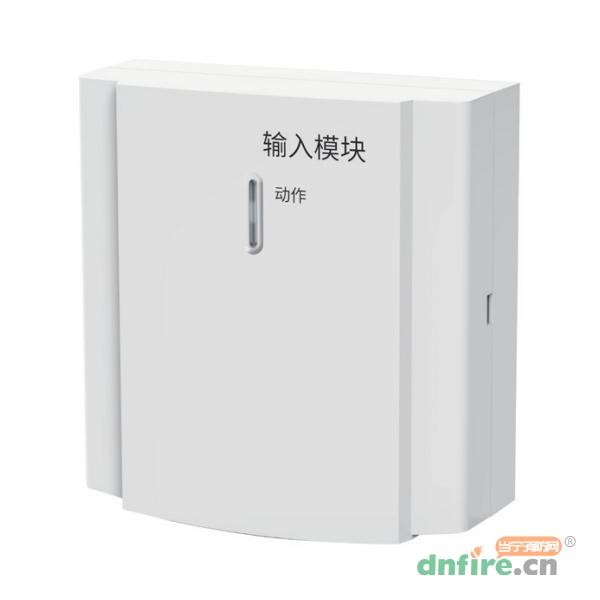

HD200M輸入模塊接線圖：

　　被控設備：水流指示器、信號閥、壓力開關、感溫電纜、吸氣式感煙火災探測器等。

HD200CM輸入輸出模塊接線圖：

　　持續輸出DC24V/1A

　　被控設備：消防栓泵、噴淋泵、排煙機、正壓送風機、補風機、應急照明配電箱等。

HD200PCM輸入輸出模塊接線圖：

　　脈沖輸出DC24V/1A

　　被控設備：排煙口、電動防火閥、正壓送風口、脫扣型非消防電源切換等。

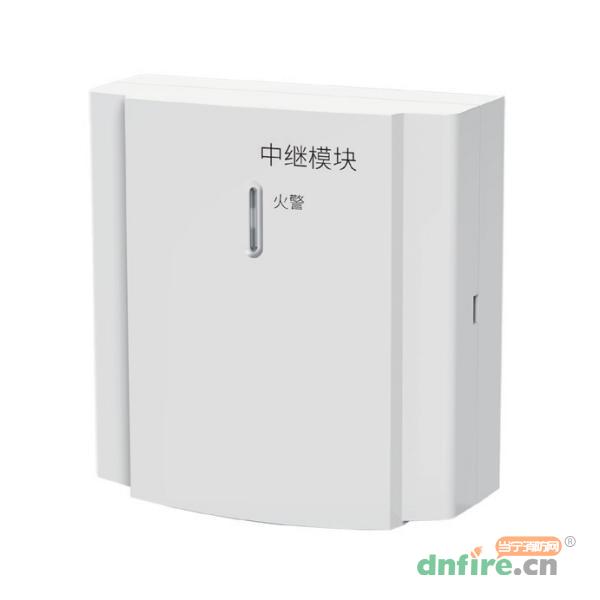

HD200INT中繼模塊接線圖：

　　末端接10kΩ電阻。

多線控制點接線圖：

　　被控設備：消防栓泵、噴淋泵、排煙機、正壓送風機等。
