JBF5145A青鳥輸入輸出模塊接線圖

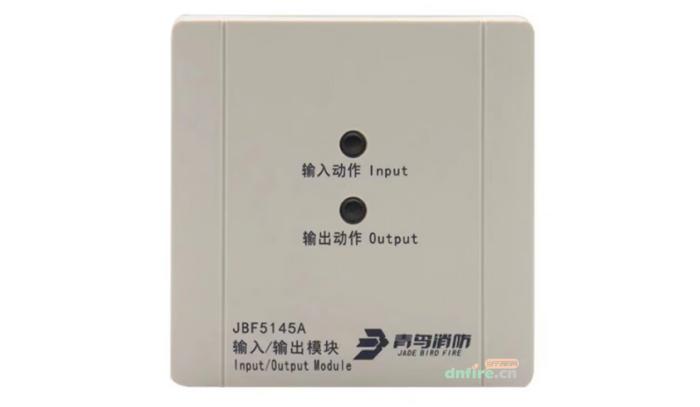

JBF5145A輸入/輸出模塊是青鳥消防股份有限公司開發(fā)的可實現(xiàn)脈沖輸出方式的控制模塊，用于控制DC24V型分勵脫扣設備（排煙閥）需求。

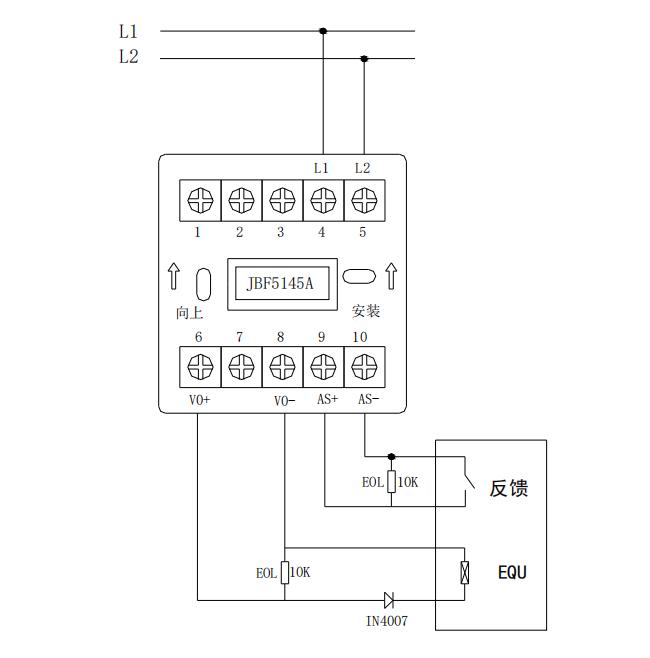

JBF5145A輸入輸出模塊接線圖：
JBF5145A輸入輸出模塊接線端子說明：
L1（端子4）、L2（端子5）：接回路總線，無極性。
輸入功能：AS+（端子9）、AS-（端子10）接應答（無源觸點），且連接在AS+和AS-上的監(jiān)視設備的動作端必須并聯(lián)10KΩ終端電阻。
輸出功能：VO+（端子6）、VO-（端子8）接被控設備（脈沖觸點）。模塊啟動后VO+(端子6)和VO-（端子8）可以脈沖輸出。
