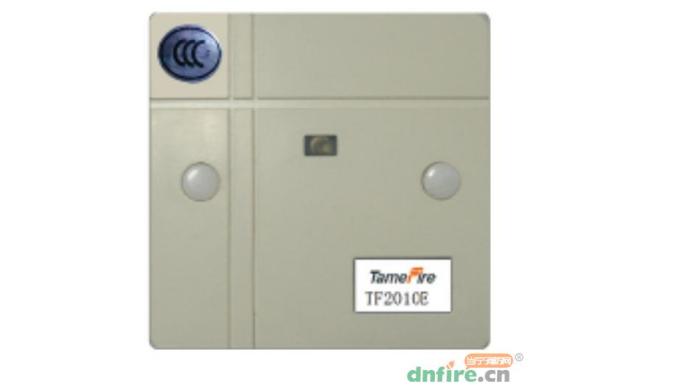

TF2010E輸出模塊用于啟動排煙閥、卷簾門、消防泵等外控設備，輸出模塊除能控制設備外還能接收一個設備的動作信號，觸點容量1A 30V/DC。

方式1：單輸出方式接線圖

　　備注：1（L-），2（L+）接回路總線，3（-）、4（+）接24VDC電源線，7（-）、8（+）接設備，9、10端禁止接線。

方式2：一入一出方式接線圖

　　備注：1（L-），2（L+）接回路總線，3（-）、4（+）接24VDC電源線，7、8分別為兩組常開觸點，9,10端嚴禁有源電壓接入。

注意：

　　1.輸出模塊無論工作在方式1或方式2下，3（-）、4（+）端口都必須接24~48VDC電源。

　　2.輸出模塊的工作方式出廠默認為無源方式，若需要模塊工作于有源方式，請?jiān)谟嗀洉r(shí)予以說明。輸出模塊的繼電器為動作后不需要24V電壓的自動保持繼電器，所以模塊有可能在運輸過程中由于振動而導致繼電器常開觸點接通，這屬于正?，F(xiàn)象，在設備安裝完并完成設備的登記工作后，接通的常開觸點會自動復位。

　　警告：輸入模塊輸出模塊的反饋輸入端（9，10端）只能接受無源觸點信號，嚴禁一切有源電壓接入，否則會導致設備損壞。
