TF2010E輸出模塊用于啟動排煙閥、卷簾門、消防泵等外控設備,輸出模塊除能控制設備外還能接收一個設備的動作信號,觸點容量1A 30V/DC。
TF2010E輸出模塊:輸出模塊可提供兩種工作方式。方式1:單輸出方式,可根據要求控制外部電源通斷,外部電源可以是直流電或音頻信號。在這種方式下模塊可監視負載線路的正常、開路、短路工作狀態,并報告給控制器。方式2:一入一出方式,模塊的9,10端可以監視一個常開觸點信號,作為接授設備的反饋信號使用。但此時負載線路的狀態將不能被監視。輸出模塊的觸點容量為1A 30VDC或1A 120VAC。
型號 | TF2010E |
名稱 | 輸出模塊 |
品牌 | 特菲爾 |
工作電壓 | 15至32VDC |
報警電流 | ≤2mA 24VDC |
最大平均監控電流 | 450uA 24VDC |
編碼方式 | 電子編碼 |
環境溫度 | -10℃至55℃ |
相對濕度 | 5%至95% Rh,無凝結 |

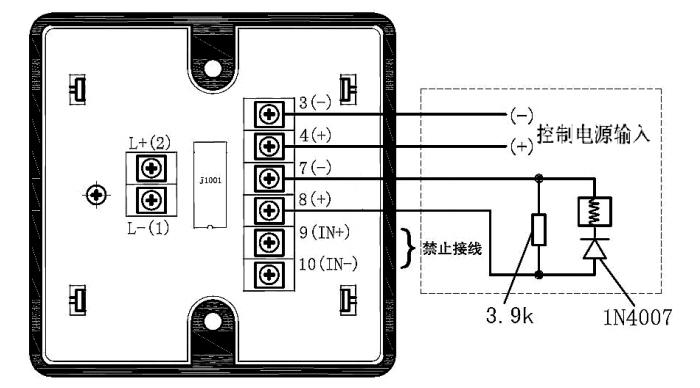

方式1:單輸出方式接線圖
備注:1(L-),2(L+)接回路總線,3(-)、4(+)接24VDC電源線,7(-)、8(+)接設備,9、10端禁止接線。

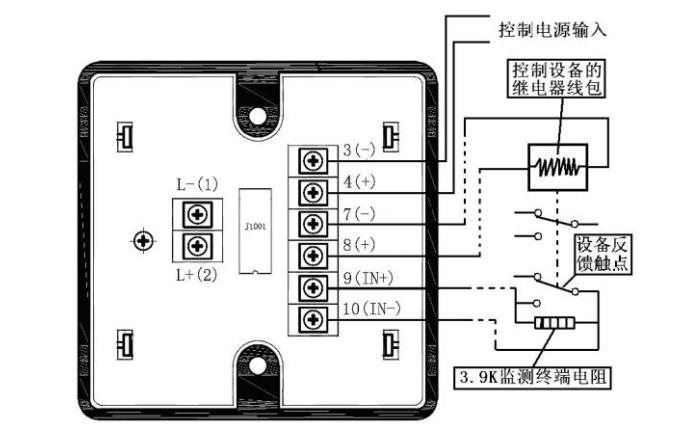

方式2:一入一出方式接線圖
備注:1(L-),2(L+)接回路總線,3(-)、4(+)接24VDC電源線,7、8分別為兩組常開觸點,9,10端嚴禁有源電壓接入。
