TCMK6203輸入/輸出模塊為天成消防二線制模塊,主要用于連接需要火災報警控制器控制的消防聯動設備,現場應用主要配接220V強切、排煙閥、送風閥、防火閥、火機和水泵等設備,并可接收設備的動作回答信號。
TCMK6203輸出為無源輸出。
TCMK6203輸入輸出模塊接線圖:

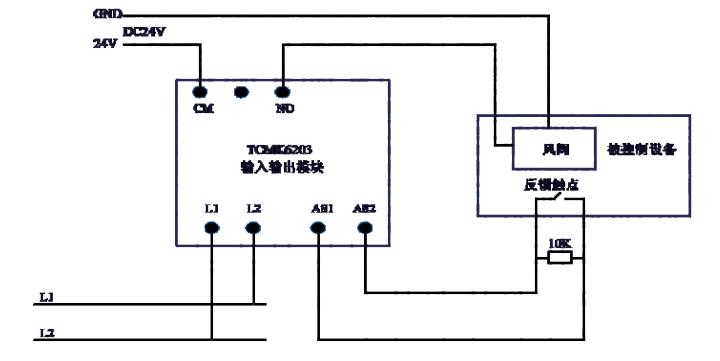

有源24V控制接線示意圖

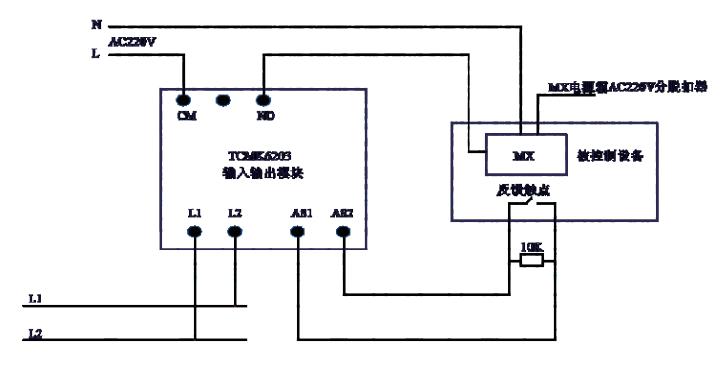

有源220V控制接線示意圖
L1、L2:無極性信號兩總線輸入
CM、NO:繼電器無源常開輸出觸點
CM、NC:繼電器無源常閉輸出觸點
AS1、AS2:與被控制設備無源常開觸點連接,用于實現設備動作回答確認(也可通過電子編碼器設為自回答)
注意:模塊的反饋輸入端具備斷線檢測功能,要求在其末端并聯接一個10K的終端電阻,否則控制器將報出該產品反饋端故障;輸出線也具斷、短線檢測功能,當模塊不動作時,要求常開輸出端的電壓在AC220V或DC24V之間,否則控制器將報出該模塊輸出線故障。
