KZJ-A75型輸入/輸出模塊與三江二總線系列聯動控制器配套使用。采用無極性二總線供電，低功耗設計，主要對消防聯動設備進行輸出控制（如排煙閥、送風閥、防火閥等），并可接收聯動設備的無源反饋信號，以判斷被聯動設備是否正常工作。

KZJ-A75配套安裝底座(DZ-A75)示意圖：

　　DZ-A75端子定義

　　L1、L2:控制器回路總線信號接入端（無極性）

　　TO+、TO-:無源反饋輸入端（無極性）

　　OUT+、OUT-:有源輸出端

　　24V+、24V-:DC24V接入端

KZJ-A75輸入輸出模塊接線圖：

　　監視無源閉合應答的現場設備時，輸入端應設置為“常開檢線”，模塊輸入線末端（遠離模塊端）必需并聯一個47kΩ的終端電阻，接線方法如下圖所示。

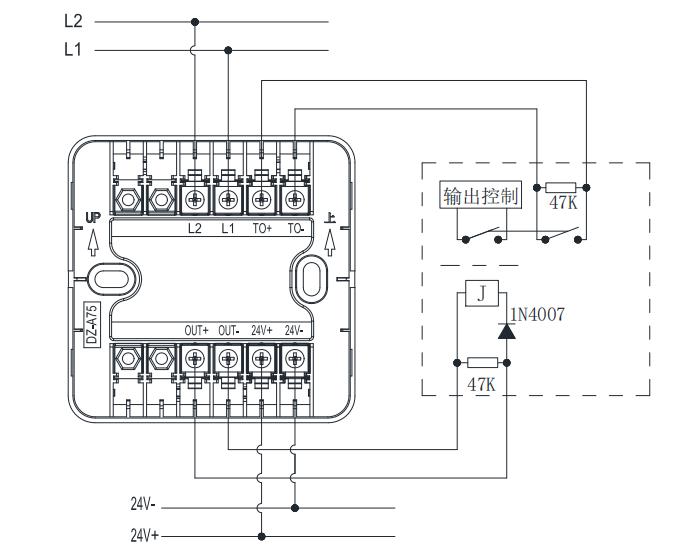

輸入常開檢線接線圖

　　監視無源斷開應答的現場設備時，輸入端應設置為“常閉檢線”，模塊輸入線末端（遠離模塊端）必需串聯一個47kΩ的終端電阻，接線方法如下圖所示。

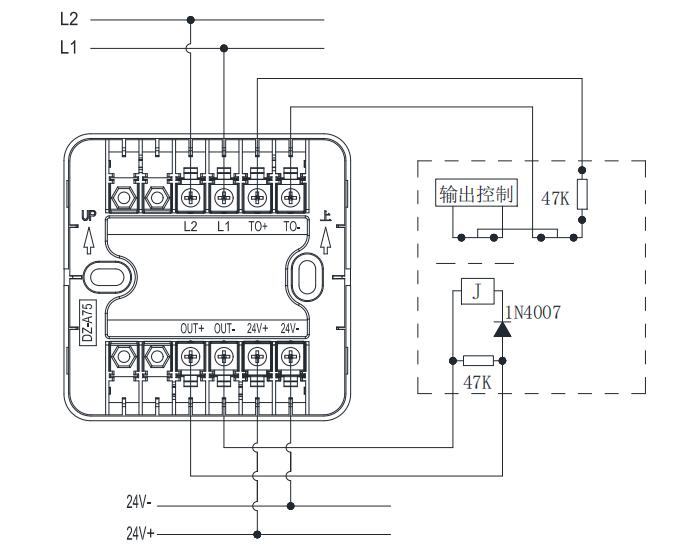

輸入常閉檢線接線圖
