久遠JF-M12輸入輸出模塊接線圖

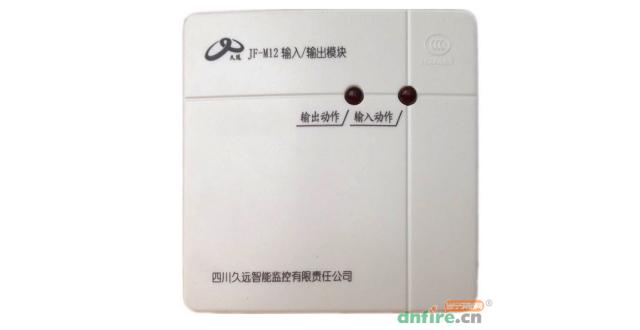

JF-M12是一種輸入/輸出模塊，接于久遠消防火災報警控制器（聯動型）回路二總線上?？刂破骺梢酝ㄟ^(guò)模塊去啟動受控設備，如防排煙閥、送風閥、防火卷簾門、風機、警鈴等，并可接收受控設備動作后的反饋信號。
JF-M12輸入輸出模塊接線端子說明：
L1,L2：接到控制器的二總線。
AS+,AS-（3、4）：接到被控設備的狀態反饋端子（要求受控設備動作后提供1組無源常開端子），在端子上跨接一只10K電阻，用作斷線監視。
6（COM1為公共端），8（NO1為常開端）：輸出一組繼電器常開端子。

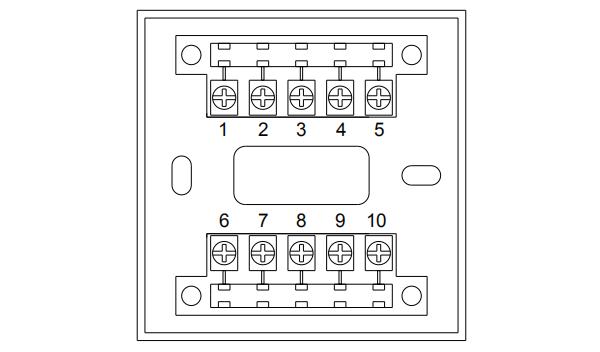

JF-M12輸入輸出模塊接線圖：
注意：1、因?yàn)檩斎?輸出模塊的外控設備需要接有24V電源，應切記不能把電源線接到總線端子及狀態反饋線上，否則會燒壞模塊。
2、輸出繼電器觸點端連接24V電源線須接負載，應切記不能把電源線直接接到輸出繼電器的輸出端子上，否則繼電器啟動時會導致電源短路。
3、在編址時應注意AS+和AS-是否短接，如果短接，模塊將不能檢測繼電器外圍線路連通與否。
