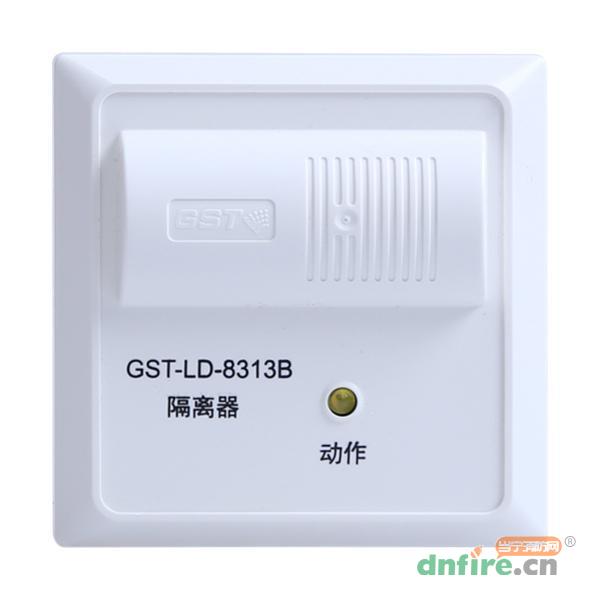

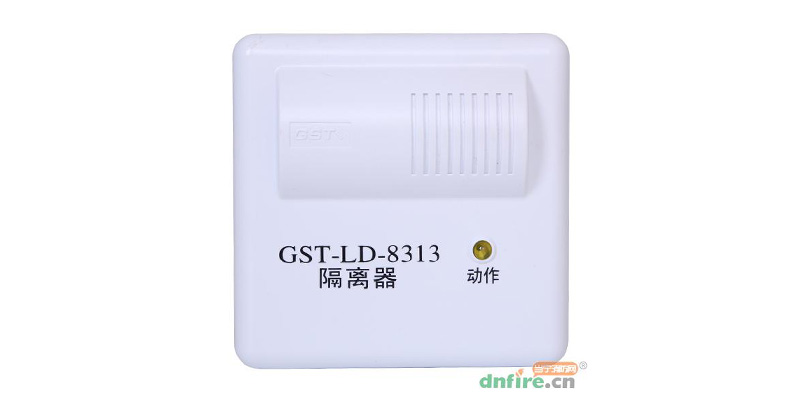

總線短路隔離器，主要用來隔離總線上的元器件，隔離出區域或段上的火災探測器，可燃?xì)怏w探測器，手動報警按鈕，聲光警報器等，避免影響未被隔離的區域系統可靠運行，是最大限度地保證系統整體功能不受故障部件影響的關鍵。

一、短路隔離器的設置

消防規范《火災自動報警系統設計規范》規定：

系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過32點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。

這條規定要求總線上設置短路隔離器，且每個短路隔離器保護的現場部件的數量不應超過32點，是考慮一旦某個現場部件出現故障，短路隔離器在對故障部件進行隔離時，可以最大限度地保障系統的整體功能不受故障部件的影響。

提示：

1.條文中32點，為消防設備的數量，不考慮設備地址。定型送檢的模塊（如輸入/輸出模塊或多輸入/輸出模塊）按一個設備計算，對于模塊箱應按模塊箱中的模塊數量計算。

a、一個輸入模塊接一個設備

b、一個輸入/輸出模塊接一個設備

定型送檢的多輸入/輸出模塊（無論占幾個地址）按1個點計算，例如GST-LD-8303雙輸入/雙輸出模塊，在計算地址時是2個編碼，在計算設備數的時候是1個設備。

GST-LD-8303雙輸入/雙輸出模塊是一種總線制控制接口，可用于完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。主要用于防火卷簾門的位置控制，能控制其從上位到中位，也能控制其從中位到下位，同時也能確認防火卷簾門是處于上、中、下的哪一位。該模塊也可作為兩個獨立的GST-LD-8301單輸入/輸出模塊使用。GST-LD-8303雙輸入/輸出模塊具有兩個編碼地址，兩個編碼地址連續。

2.條文中的總線包括報警總線和電源線，總線短路隔離器應能隔離故障的報警總線和電源線。

3.條文中的“穿越”包括從一個防火分區進入另一個防火分區。

二、總線短路隔離器的設置分為樹形結構和環形結構

樹形結構：

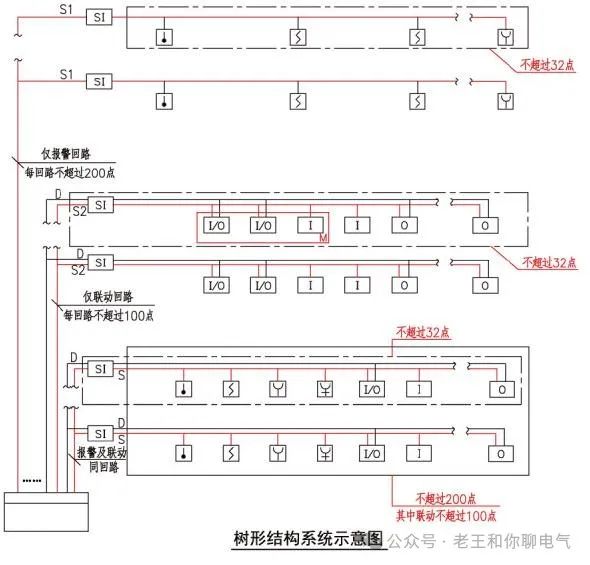

樹形結構系統示意圖

樹形結構總線短路隔離器的接線

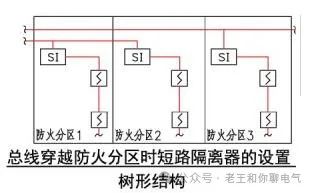

樹形結構穿越防火分區時的設置

環形結構：

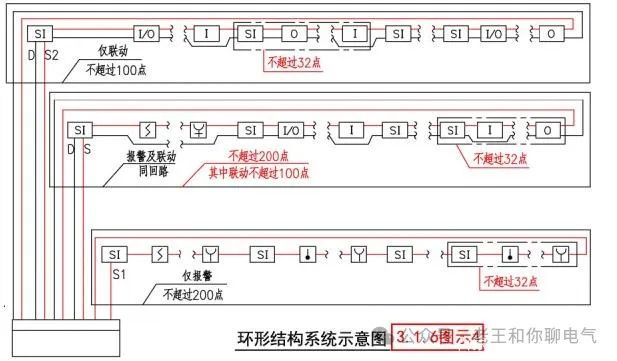

環形結構示意圖

環形結構總線短路隔離器的接線

環形結構穿越防火分區時的設置

提示

1.圖示3中，總線只是穿過防火分區，而在防火分區內不接任何設備時，在該防火分區可不設短路隔離器。環形結構的總線短路隔離器可以設置在防火分區1或防火分區2側。

2.某些設備生產廠家的總線短路隔離器產品占用地址數，地址數按設備生產廠家標稱地址數計算。

3.總線短路隔離器可放置于模塊箱內或沿路由就近掛墻安裝，底邊距地2.2m。當安裝于吊頂內時，底邊宜距吊頂0.2m,附近應有檢修吊頂，并做明顯標識。樹形結構的總線短路隔離器也可集中放置于弱電豎井內。

4.環形結構和樹形結構的總線短路隔離器產品一般不能通用。

5.如果火災探測器本身自帶隔離功能，則可不再單獨設置總線短路隔離器。

6.總線回路采用樹形結構還是環形結構，由設計人員確定，并選配相應的產品。
