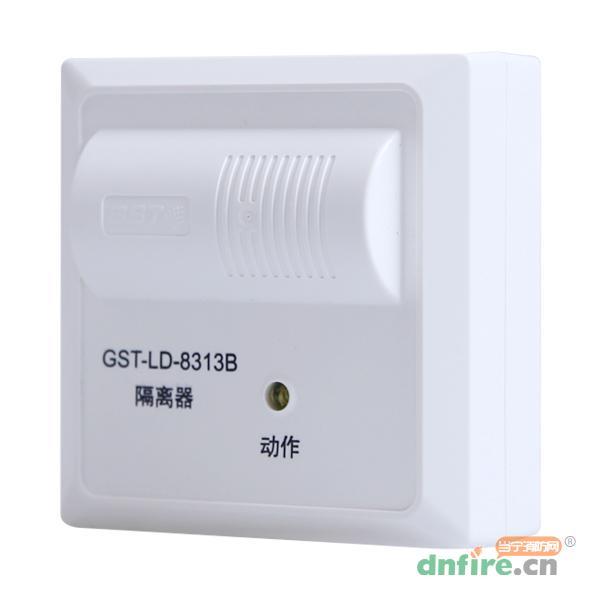

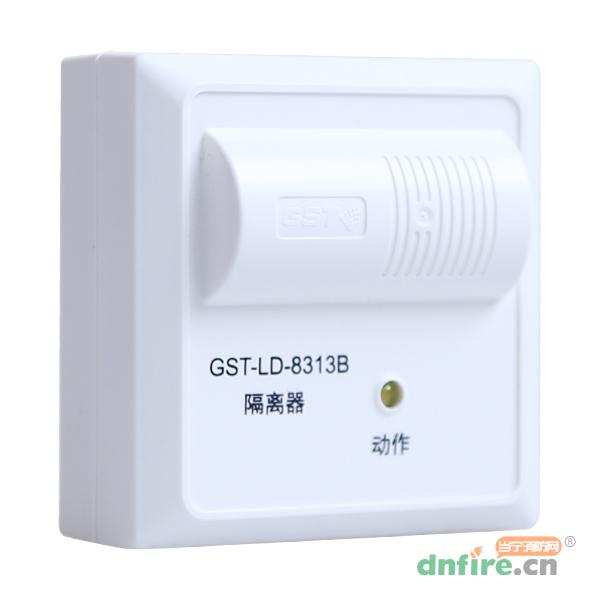

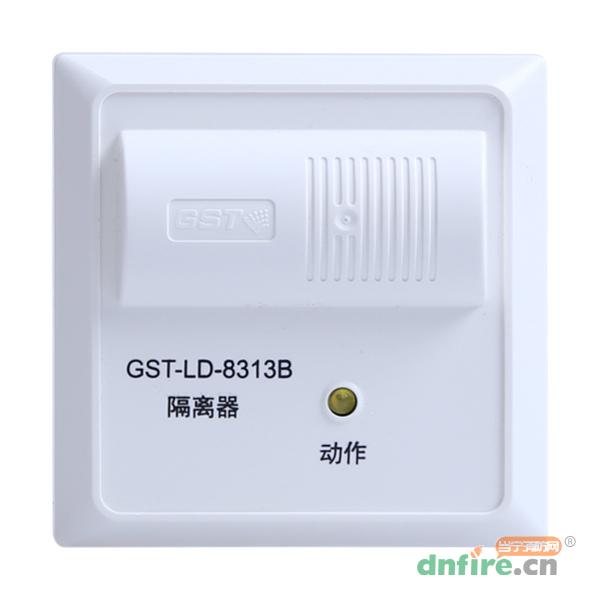

GST-LD-8313B隔離器與8313A尺寸不同,更方便86盒安裝。
GST-LD-8313B隔離器主要用于隔離總線上發生短路的部分,保證總線上的其它設備正常工作。待故障修復后,總線隔離器可將被隔離出去的部分重新納入系統。并且,使用隔離器便于確定總線發生短路的位置。
采用32位ARM微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,對電磁干擾有良好的抑制能力;
總線短路故障排除后,可將被隔離出去的部分重新納入系統;
輸入、輸出信號無極性;
隔離器端口采用電壓檢測,產品性能更可靠;
小型化設計,新型插拔式卡接結構,安裝、拆卸簡單方便,適合模塊箱等多種安裝方式。

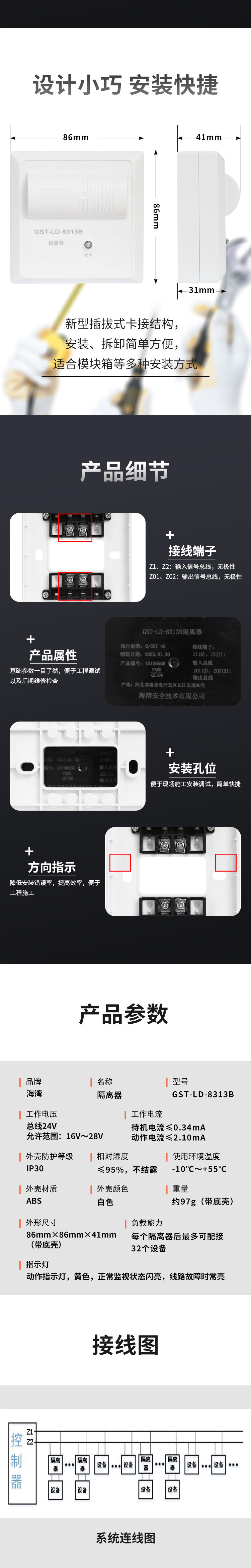

型號 | GST-LD-8313B |
名稱 | 隔離器 |
品牌 | 海灣 |
工作電壓 | 總線24V允許范圍:16V~28V |
待機電流 | ≤0.34mA |
動作電流 | ≤2.10mA |
動作確認燈 | 黃色 |
使用環境溫度 | -10℃~+50℃ |
相對濕度 | ≤95%,不結露 |
外形尺寸 | 86mm×86mm×41mm |

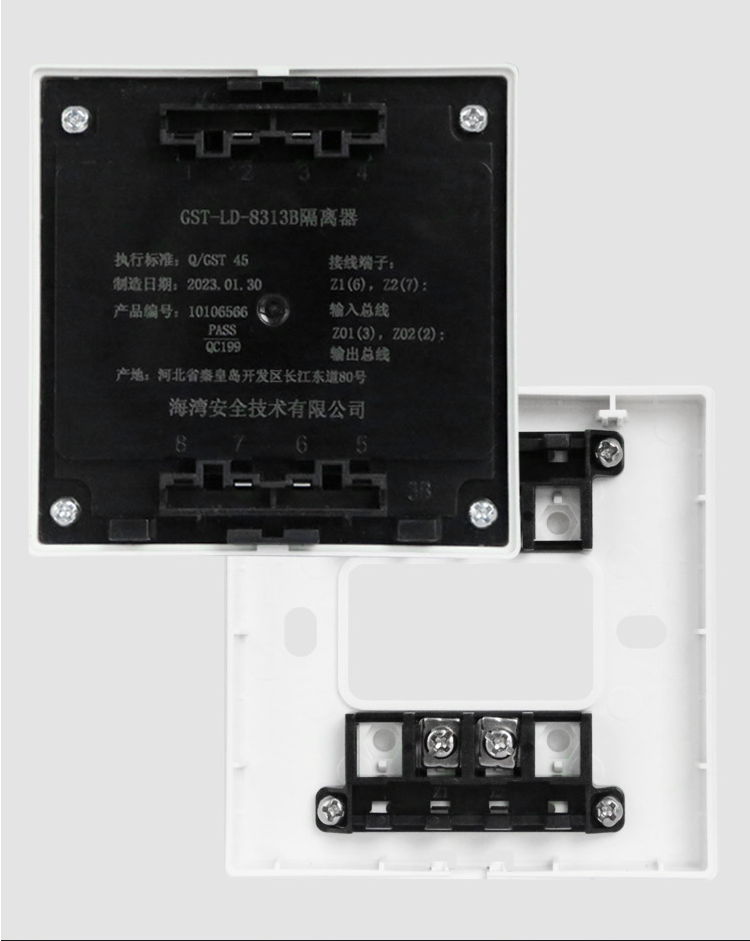

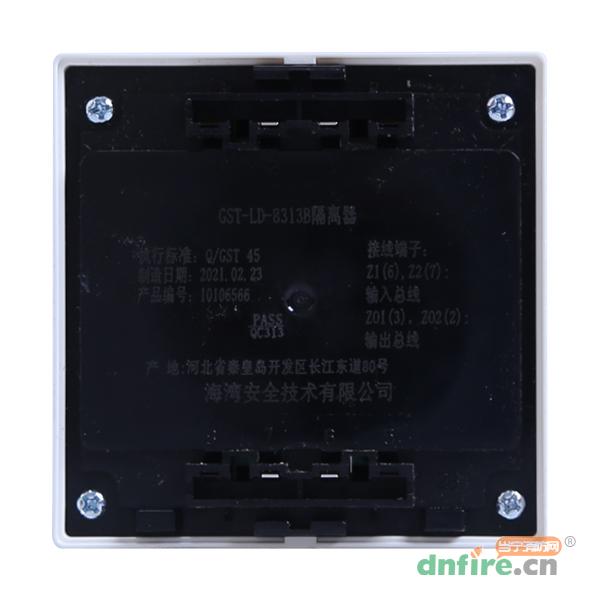

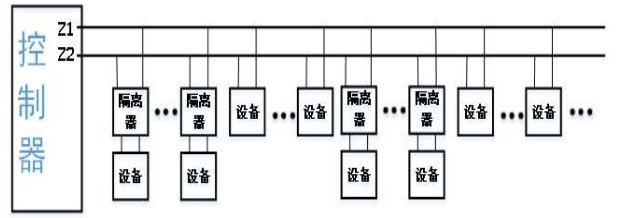

隔離器串接到總線中。
Z1、Z2為輸入信號總線,無極性;
ZO1、ZO2為輸出信號總線,無極性;
輸入、輸出方向不可接錯!
