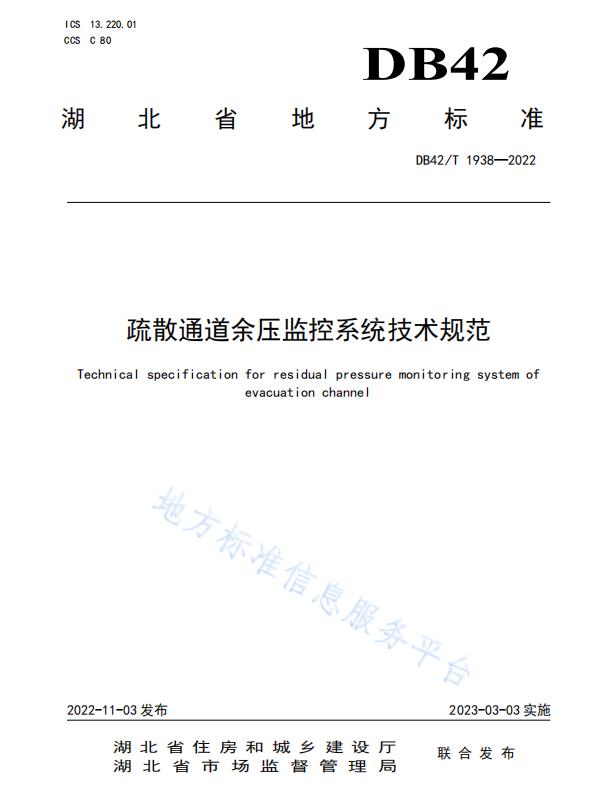

疏散通道余壓監控系統技術規范

1 范圍

本文件規定了疏散通道余壓監控系統的部件性能要求、設計、施工、驗收等技術要求。

本文件適用于湖北省行政區域內的新建、改建、擴建的各類建筑物的疏散通道余壓監控系統的設計、施工、驗收，以及運行管理和維護。本文件不涉及疏散通道機械加壓送風系統的設計、施工、驗收，以及運行管理和維護。

2 規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

　　GB/T 15211-2013 安全防范報警設備環境適應性要求和試驗方法

　　GB/T 15478-2015 壓力傳感器性能試驗方法

　　GB 16806-2006 消防聯動控制系統

　　GB 50166-2019 火災自動報警系統施工及驗收標準

　　GB 51251 建筑防煙排煙系統技術標準

　　JB/T 5300 工業用閥門材料選用導則

3 術語和定義

　　下列術語和定義適用于本文件。

3.1 疏散通道 evacuation channel

　　設置了機械加壓送風系統的由防煙樓梯間、前室（合用前室）、走道組成的空間組合。

3.2 疏散通道余壓監控系統 residual pressure minitoring system for evacuation channel

　　由余壓監控器、余壓控制器、余壓傳感器、泄壓閥執行器及其管線組成的系統，通過實時監測疏散通道中的樓梯間、前室（合用前室）、走道之間的余壓值，并控制相應設備進行調節，實現相應空間之間的余壓值在設定值范圍內的功能。

3.3 余壓  residual pressure

　　指兩個空間之間同標高處未受擾動的空氣壓力的差值。

3.4 余壓監控器  residual pressure moniter

　　設置于消防控制室的設備，實現收集、記錄、顯示余壓控制器、風閥執行器、余壓傳感器的狀態，以及故障信息聲光顯示報警功能。

3.5 余壓控制器  residual pressure controller

　　設置于正壓風機控制箱處的設備，實現收集并處理余壓傳感器的信號，控制泄壓閥執行器的開閉，實現疏散通道內的余壓值保持在設定值范圍內的功能。

3.6 余壓傳感器  residual pressure detector

　　設置于疏散通道處的設備，實現監測疏散通道內的余壓，并將余壓值上傳給余壓控制器的功能。

3.7 泄壓閥執行器 pressure relief valve actuator

　　設置在泄壓閥上的裝置，實現按余壓控制器的要求控制泄壓閥的開閉動作，并將泄壓閥開閉狀態信號發送給余壓控制器的功能。

4 基本規定

4.1 疏散通道余壓監控系統應根據建筑防煙設計的要求設置，其余壓控制應滿足以下要求：

　　a) 前室、封閉避難層(間)與走道之間的壓差下限最小值為25 Pa、上限最大值為30 Pa；

　　b) 樓梯間與走道之間的壓差下限最小為40 Pa、上限最最大值應為50 Pa；

　　c) 當系統余壓值超過最大允許壓力差時應采取泄壓措施。

4.2 疏散通道余壓監控系統的設置應不影響機械加壓送風系統的正常運行。

4.3 疏散通道余壓監控系統應采用成套定型產品。

5 部件性能要求

5.1 余壓監控器

5.1.1 余壓監控器應滿足GB 16806-2006中對消防聯動控制器的要求。

5.1.2 余壓監控器應實時顯示疏散通道各空間之間的余壓值，并存儲不少于1000條最新的記錄以供查詢。

5.1.3 余壓監控器與余壓控制器之間宜采用標準485或CAN總線通訊協議，總線通訊距離不小于500m；余壓監控器用于與余壓控制器通信的回路不少于2路，每條回路可連接不少于32個余壓控制器。

5.1.4 余壓監控器應內置主備電轉換功能，備電蓄電池供電時間不應少于0.5 h。

5.1.5 余壓監控器應內置打印輸出接口。

5.2 余壓控制器

5.2.1 余壓控制器應滿足GB 16806-2006中對消防聯動控制器的要求，一臺余壓控制器故障不應影響其它余壓控制器的正常工作。

5.2.2 應能顯示其連接的各余壓傳感器的地址碼信息，以及對應的余壓值。

5.2.3 余壓控制器與余壓傳感器之間宜為二總線通訊，通訊距離不少于500 m，每個余壓控制器可連接不少于32個余壓傳感器。

5.2.4 余壓控制器應能控制泄壓閥執行器的開閉并接收狀態反饋信號，每次動作的響應時間不應大于5 s、完成時間不得大于32 s。

5.2.5 余壓控制器應能顯示余壓控制正常、動作中、故障三種工作狀態。

5.2.6 余壓控制器應能顯示所接余壓傳感器安裝位置地址碼信息、實時余壓值。

5.2.7 余壓控制器應具有自檢功能和故障記錄功能，并能查詢操作故障的歷史記錄。

5.2.8 余壓控制器需應能接收正壓風機的工作及故障狀態反饋信號。

5.2.9 余壓控制器應能滿足在正壓風機控制箱內安裝的要求。

5.3 泄壓閥執行器

5.3.1 泄壓閥執行器應滿足GB 16806中對消防聯動控制器的要求。

5.3.2 泄壓閥執行器應結合泄壓閥安裝。

5.3.3 泄壓閥執行器材料應符合JB/T 5300的規定，具備手動控制功能，應采用金屬，或者A級材料。

5.3.4 泄壓閥執行器應采用安全電壓供電。

5.3.5 泄壓閥執行器應能受控完成開閉動作，并反饋狀態信號。

5.4 余壓傳感器

5.4.1 余壓傳感器應滿足GB/T 15478-2015中對差壓傳感器的要求。

5.4.2 余壓傳感器量程范圍應不小于100 Pa，精度等級應不低于1.0，壓差值精度±1Pa；

5.4.3 余壓傳感器應能顯示安裝位置地址碼信息、余壓實時檢測值，余壓超范圍報警及通訊異常報警。

6 設計

6.1 一般規定

6.1.1 疏散通道余壓監控系統設計應符合GB 51251的規定。

6.1.2 應選用同一系統的余壓傳感器、余壓控制器、泄壓閥執行器、監控主機及配件等成套定型產品。

6.1.3 疏散通道余壓監控系統應根據建筑物內機械加壓送風系統設置的要求，采用相應的控制方式，確定余壓控制器和余壓傳感器的安裝部位、數量與型式。

6.1.4 余壓傳感器的實時工作狀態及故障報警等信息應能傳到上級余壓控制器；余壓控制器將相關信號上傳至消防控制室內的余壓監控器，進行統一監測管理、顯示并存儲，值班人員可查看實時及歷史信息。

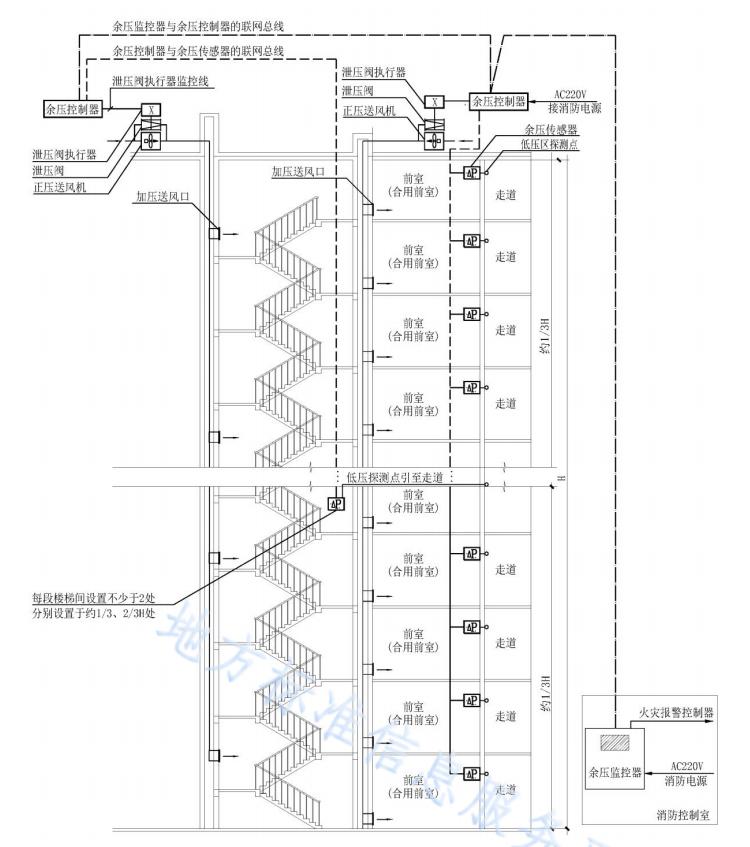

6.1.5 疏散通道余壓監控系統的組成示意如圖1：

圖1 疏散通道余壓監控系統組成示意圖

6.2 設計要求

6.2.1 疏散通道余壓監控系統的各部位具體設置要求如下：

　　a)余壓監控器設置于消防控制室；

　　b)當余壓控制器與加壓送風風機控制箱為成套定型產品時，余壓控制器應設置于加壓送風機控制箱內，否則余壓控制器應設置于加壓送風機控制箱側單獨的余壓控制箱內，并應設置明顯標志；

　　c)余壓傳感器設置于防煙樓梯間及其前室（或合用前室）。

6.2.2 疏散通道余壓監控系統應設定正常余壓下限值和正常余壓上限值，正常余壓下限值和正常余壓上限值應在調試時設定，以滿足余壓實際值符合4.1的要求。

6.2.3 疏散通道余壓監控系統工作流程應滿足如下要求：

　　a)當開啟正壓送風系統后，余壓傳感器開始檢測余壓，但余壓不在正常余壓下限設定值和正常余壓上限設定值范圍之間時，余壓傳感器發出報警信息，余壓控制器發出報警信息；

　　b)當余壓超過正常余壓上限設定值時，余壓傳感器發出報警信息，余壓控制器控制相應的泄壓閥執行器逐步增大泄壓閥開啟角度以增加泄壓；

　　c)當余壓下降低至正常余壓上限設定值后，余壓傳感器發出信號，余壓控制器控制泄壓閥執行器保持泄壓閥的開啟角度來保持余壓值穩定正常余壓下限設定值和正常余壓上限設定值范圍之間；

　　d)若余壓值持續降低至低于正常余壓下線設定值時，余壓傳感器發出報警信息，余壓控制器發出報警信息，余壓控制器控制相應的泄壓閥執行器逐步減少泄壓閥的開啟角度以減少泄壓，直到余壓達到正常余壓上限設定值；

　　e)重復以上b）、c）、d），直到正壓送風系統關閉。

　　f)以上過程均在余壓監控器內記錄并實時顯示，余壓控制器報警時，余壓監控器應同步發出報警信號。

　　g)當正壓送風系統未開啟時，余壓監控器應對余壓控制器、泄壓閥執行器、余壓傳感器24小時實時自動巡檢并記錄巡檢結果。

6.2.4 每臺加壓送風機應設置一臺余壓控制器，每個泄壓閥執行器僅能接受一臺余壓控制器的監控。余壓控制器的設計功能應滿足如下要求：

　　a)余壓控制器應具有現場邏輯編程能力，根據現場的樓層情況、風壓大小、風量狀態，設定正常余壓下限值和正常余壓上限值；

　　b)余壓控制器應具有開關量輸入接口，監測正壓分機的工作狀態；

6.2.5 余壓傳感器的設置應滿足如下要求：

　　a)防煙樓梯間的前室（或合用前室），應每層設置一臺余壓傳感器；

　　b)每段防煙樓梯間應設置2臺余壓傳感器，分別設置于約1/3、2/3高度處；

　　c)余壓傳感器應設置在高壓區，距頂0.1 m～0.5 m墻上壁掛安裝，其氣管座安裝于低壓區距頂0.1 m～0.5 m的86底盒內；

　　d)余壓傳感器的電源由余壓控制器集中供給。

6.2.6 疏散通道余壓監控系統的線纜的敷設應按火災自動報警系統的布線要求執行，線纜的選擇及敷設應滿足以下要求：

　　a)余壓監控器與余壓控制器之間接線采用B1級阻燃NH-RVSP導線，截面不小于2.5 mm2；

　　b)余壓控制器與余壓傳感器之間接線采用B1級阻燃NH-RVSP導線，截面不小于2.5 mm2；

6.2.7 疏散通道余壓監控系統的供電按火災自動報警系統的裝置的供電要求執行。

6.2.8 疏散通道余壓監控系統系統各設備的金屬外殼、金屬管、槽等應采用等電位連接，接地電阻應滿足以下要求：

　　a)采用共用接地裝置時，接地電阻值不應大于1Ω；

　　b)采用專用接地裝置時，接地電阻值不應大于4Ω。

7 施工

7.1 一般規定

7.1.1 疏散通道余壓監控系統安裝應在土建結構主體工程及設備管道安裝完成后進行，疏散通道余壓監控系統工程施工前應具備下列條件：

　　a)施工圖紙及其它技術文件齊全，并通過設計審查和施工交底；

　　b)施工方案已經批準，并進行了技術交底；其內容應包括余壓監控器、余壓控制器、泄壓閥執行器、余壓傳感器等的準備工序、安裝施工方法、質量標準以及安全措施等內容；

　　c)材料、施工隊伍、設備等已準備就緒，現場環境已具備正常施工條件。

7.1.2 施工單位應向監理單位報備廠家資質，監理單位、施工單位應對產品外觀質量、出廠資料、合格證、各項型式檢驗報告進行檢查，符合本文件要求方可進行后續施工。

7.1.3 疏散通道余壓監控系統的布線宜采用暗敷，并應滿足GB 50166-2019對布線的要求。

7.1.4 疏散通道余壓監控系統安裝完畢后，應采取成品保護措施。

7.2 設備安裝

7.2.1 余壓監控器應在消防控制室臺式或壁掛式安裝，并與其它設備保持協調一致。

7.2.2 余壓控制器的安裝應滿足以下要求：

　　a)余壓控制器宜在正壓風機控制箱內安裝，當安裝于正壓風機控制箱外時應處于GB/T 15211-2013對環境類別I的要求；

　　b)在進行螺絲孔加工和接線時，不應使金屬屑和電線頭掉入余壓控制器的通風孔內；

　　c)安裝和接線應牢固，不應帶電狀態進行接線、插拔電纜插頭等操作；

　　d)接入余壓控制器的輸入、輸出信號線不應與其他強電或強干擾線路并排布線；

　　e)余壓控制器安裝結束后，應清除通風面上的異物，檢查通風狀態。

7.2.3 泄壓閥執行器的安裝應滿足以下要求：

　　a)泄壓閥執行器安裝前，應檢查泄壓閥執行器的外觀，外表應涂漆，不銹鋼和銅閥門不涂漆，閥體上的箭頭和文字涂紅色漆，表面涂層應光潔、完好，不得有脫落、碰傷及斑痕等缺陷，緊固件不得有松動、損傷等現象，閥上應有閥位標志；

　　b)泄壓閥執行器應垂直安裝，閥上箭頭方向應與介質流向一致，法蘭與管道連接應保證自然同軸，不應產生剪應力，連接螺栓均勻鎖緊；

　　c)泄壓閥執行器不得浸水，接線應正確；

　　d)泄壓閥執行器安裝結束后接通電源1 h，檢查泄壓閥執行器內部溫度符合產品說明書的要求；

　　e)檢查泄壓閥執行器手動及電動操作正常。

7.2.4 余壓傳感器的安裝應滿足以下要求：

　　a)余壓傳感器應安裝于高壓區，上緣距頂0.1 m～0.5 m壁掛安裝，采用配套底座直接固定在墻上；

　　b)余壓傳感器低壓區的氣管座宜安裝在預埋86底盒內；

　　c)余壓傳感器引壓用的氣管可根據現場實際情況安裝于墻面或頂板下，但不應有U型路由；

　　d)氣管明敷時應采用金屬管保護，穿墻時應預埋金屬套管保護；

　　e)余壓傳感器安裝示意如圖2所示：

圖2 余壓傳感器安裝示意圖

7.3 系統調試

7.3.1 系統調試前，應通電檢測余壓監控器、余壓控制器、泄壓閥執行器、余壓傳感器，各器件單機功能正常，系統通信功能正常。

7.3.2 系統調試前，應檢測正壓送風系統在泄壓閥開啟狀態下滿足余壓變化范圍的上限要求，檢測按以下步驟進行：

　　a)設置泄壓閥執行器為手動狀態，開啟泄壓閥；

　　b)啟動正壓風機，關閉疏散通道上所有防火門，檢測正壓風機正常工作狀態下余壓值低于4.1要求的上限最大值則完成檢測，若不能滿足需向總包單位提出檢測結果，待整改完成后重新檢測。

7.3.3 系統調試前，應檢測正壓送風系統在泄壓閥關閉狀態下滿足余壓變化范圍的下限要，檢測按以下步驟進行：

　　a)設置泄壓閥執行器為手動狀態，關閉泄壓閥；

　　b)啟動正壓風機，關閉疏散通道上所有防火門，檢測正壓風機正常工作狀態下余壓值高于4.1要求的下限最小值則完成檢查，若不能滿足需向總包單位提出檢測結果若不能滿足需向總包單位提出檢測結果，待整改完成后重新檢測；

7.3.4 設置泄壓閥執行器為受控狀態，啟動正壓風機，人為模擬疏散通道能的余壓變化，按6.2.3條內容進行系統調試，滿足余壓監控系統正常工作的要求則完成系統調試，否則排除故障重復系統調試過程，直至滿足正常工作的要求。

7.3.5 完成疏散通道余壓監控系統調試報告。

8 驗收

8.1 一般規定

8.1.1 疏散通道余壓監控系統質量驗收分為進場檢驗、工程驗收，驗收內容應包括實體驗收和資料驗收。

8.1.2 系統工程質量驗收時，應按附錄A的要求檢查下列文件及資料：

　　a)與疏散通道余壓監控系統相關的設計文件；

　　b)專項施工方案和技術交底記錄；

　　c)余壓傳感器、泄壓閥執行器、余壓控制器、余壓監控器等主要材料的產品合格證、產品性能型式檢驗報告、進場檢查驗收記錄表、進場相關檢驗報告及出廠檢驗記錄表等；

　　d)系統調試記錄。

8.2 工程驗收

8.2.1 疏散通道余壓監控系統進場時應檢查系統各部品及配件配置是否齊全、是否匹配，檢查余壓監控系統各部件有效期內的型式檢驗報告與現場產品類型是否一致，余壓監控器、余壓控制器、泄壓閥執行器、余壓傳感器的型號、規格應符合設計和相關標準要求；

　　檢驗方法：觀察、核查質量證明文件（含有效期內型式檢驗報告）

8.2.2 余壓傳感器產品外觀質量、量程范圍、過壓性能應符合相應國家標準和本規程的規定，應配備計量校準證書。

　　檢驗方法：核查質量證明文件（含有效期內型式檢驗報告及復檢報告）

8.2.3 余壓控制器，運行指示是否正常，對各層傳感器的采樣數據是否上傳，如有不顯示或是采樣故障的，可判定不合格。

　　檢驗方法：觀察、全數檢查

8.2.4 安裝施工質量應符合以下要求：

　　a)余壓監控器的安裝應符合7.2的規定；

　　b)余壓控制器安裝應符合7.3的規定；

　　c)泄壓閥執行器安裝應符合7.4的規定；

　　d)余壓傳感器自下而上逐層檢查，安裝施工應符合7.5的規定。

　　檢查方法：觀察、全數檢查

8.2.5 疏散通道余壓監控系統應對系統進行聯動性能測試，性能測試應符合6.2.3的要求。

　　檢驗方法：核查疏散通道余壓監控系統調試報告；人為模擬疏散通道能的余壓變化，當余壓值達到超壓監控值時，余壓控制器是否監測到傳感器的信號，泄壓閥有無泄壓動作，監控器能否實時的監控到余壓狀態等，檢驗合格則出具疏散通道余壓監控系統查驗報告。

附錄A

（資料性）

　　疏散通道余壓監控系統質量控制資料驗收記錄表
