一、問題描述及原因分析

1．問題描述

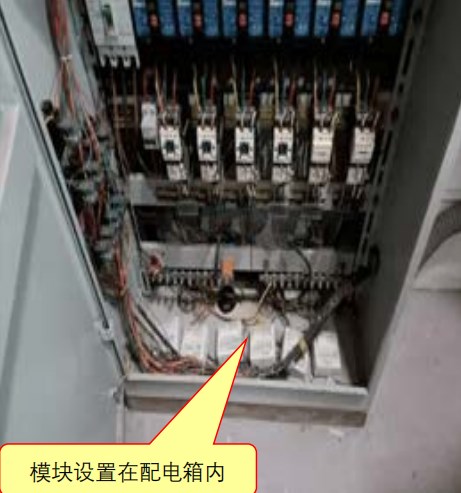

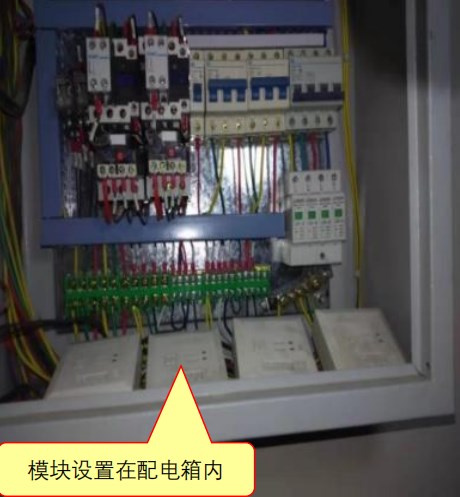

模塊設置在配電箱內，由于模塊工作電壓通常為24V，不應與其他電壓等級的設備混裝。一旦混裝，可能相互產生影響，導致設備不能可靠運行?！緢D示1】【圖示2】

圖示1

圖示2

2．原因分析

1）設計圖紙未設置模塊箱，施工單位圖省事直接將模塊設置在配電（控制）柜（箱）內；

2）責任主體未認識到模塊設置在配電（控制）柜（箱）內的潛在危險性，在施工過程中圖方便、節約成本，直接放在配電箱中。

二、規范要求及正確做法

1．規范要求

☆《火災自動報警系統設計規范》(GB 50116-2013)第6.8.1條、第6.8.2條?！緢D示3】【圖示4】

2．正確做法

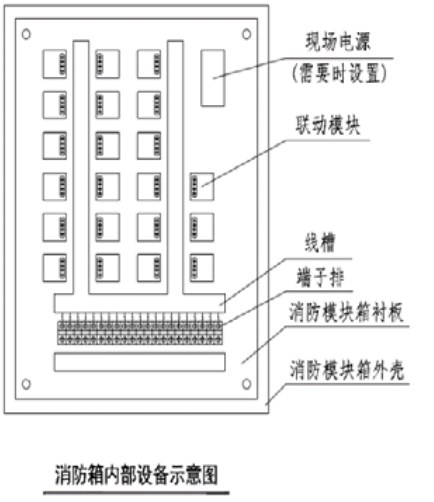

圖示3

圖示4

三、應對措施及防治指南

1．考慮保障其運行的可靠性和檢修的方便，每個報警區域內的模塊宜相對集中設置在本報警區域內的金屬模塊箱中；

2．為防止可能相互產生影響，導致系統不能可靠動作，模塊嚴禁設置在配電（控制）柜（箱）內；

3．模塊箱應安裝牢固，在潮濕等不良環境中還應采取防潮、防腐蝕等措施。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統設計規范》(GB 50116-2013)

第6.8.1條 每個報警區域內的模塊宜相對集中設置在本報警區域內的金屬模塊箱中。

第6.8.2條 模塊嚴禁設置在配電（控制）柜（箱）內。
