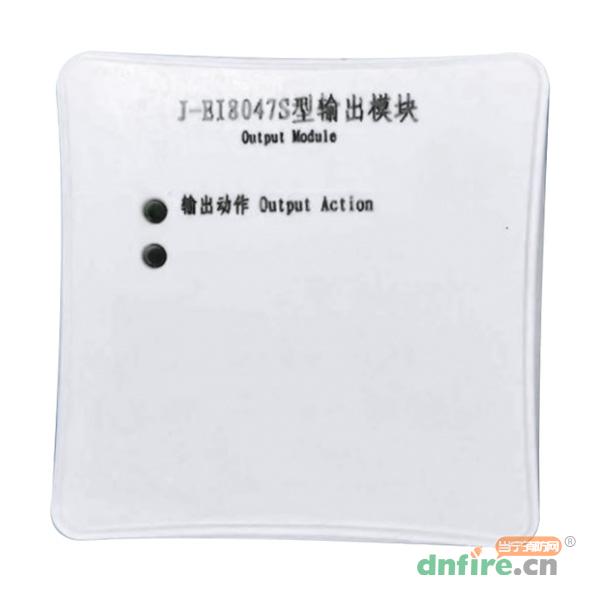

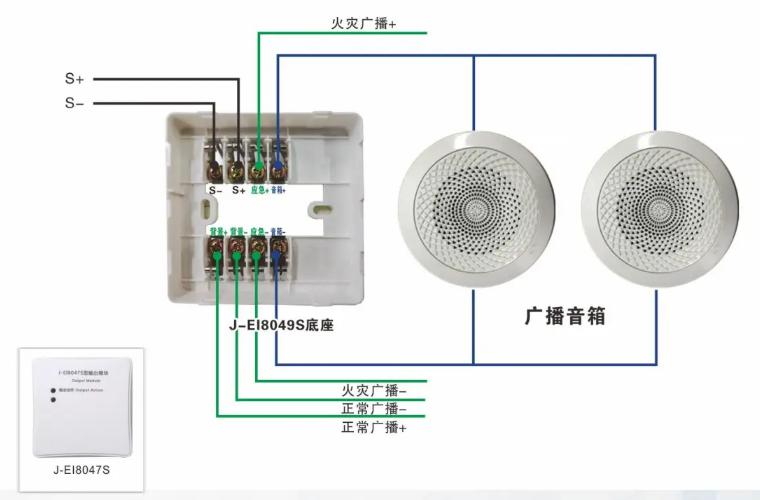

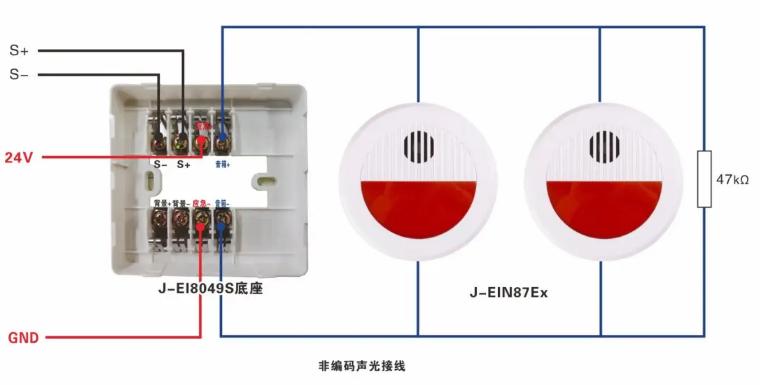

J-EI8047S型輸入/輸出模塊(以下簡稱EI8047S模塊)主要用于控制警鈴、非編碼火災聲光警報器及消防應急廣播等不需要檢測動作反饋的聯動設備??膳c消防聯動控制器、消防應急廣播設備一同構成消防應急廣播系統,接收到聯動控制器的啟動命令后繼電器動作,將DC 24V電源輸出啟動警鈴、非編碼火災聲光警報器,或將消防應急廣播設備輸出音頻信號輸出至所連接的揚聲器(音箱)。
電子編碼,唯一ID,控制器在線編址或編碼器設地址,調試功能強大。內置單片機,固化可靠判斷程序,工作穩定可靠。
使用環境溫度 | -10℃~+55℃ |
使用環境濕度 | <95%RH(不凝露) |
總線工作電壓 | DC24V脈動電壓 |
監視電流 | ≤0.35mA |
線制 | 兩總線(無極性) |
動作電流 | ≤3mA |
總線長度 | ≤2000m(截面積1.0mm2銅質雙絞線) |
輸出觸點容量 | DC30V/1A或AC110V/1A |
動作指示燈 |
紅色,正常監視狀態時紅色閃亮,輸出動作時紅色常亮 |
配接負載 | 使用DC24V有極性電源的警鈴、非編碼火災聲光警報器或帶有隔直電容的AC110V音響 |
執行標準 | GB 16806-2006《消防聯動控制系統》 |
外形尺寸 | 90mm×90mm×41mm |
通信方式 | 通過總線與消防聯動控制器或氣體滅火控制器通信 |
編碼方式 | 電子編碼 |
供電方式 | 由消防聯動控制器或氣體滅火控制器的總線供電 |
