壓力式泡沫比例混合裝置工作原理圖

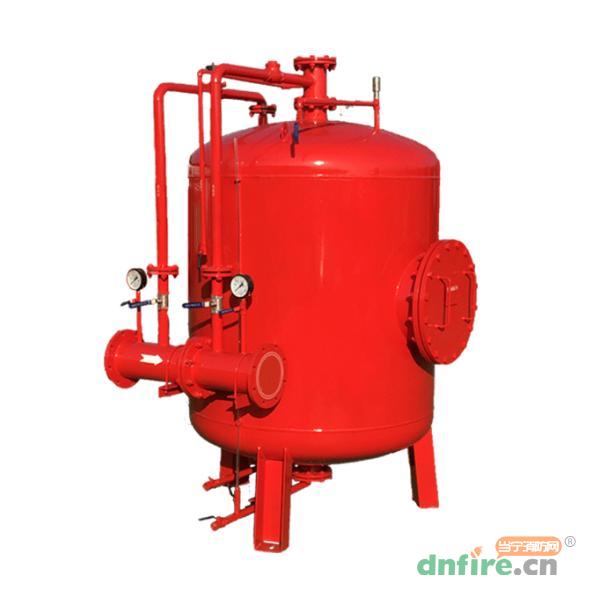

壓力式泡沫比例混合裝置是用來存儲泡沫液并通過壓力式比例混合器利用消防泵組的供水將泡沫液置換出來，并與供水按一定比例混合形成泡沫混合液的裝置。
壓力式泡沫比例混合裝置分為臥式結構和立式機構，立式的型號PHYML開頭，臥式的不帶L就為PHYM，這一般根據實際配置的需要和安裝空間的位置進行選擇。
壓力式泡沫比例混合裝置工作原理：
| A | 進口閥 |
| B | 出口閥 |
| 1 | 進水閥 |
| 2 | 出液閥 |
| 3 | 排氣閥 |
| 4 | 排水閥 |
| 5 | 排液閥 |

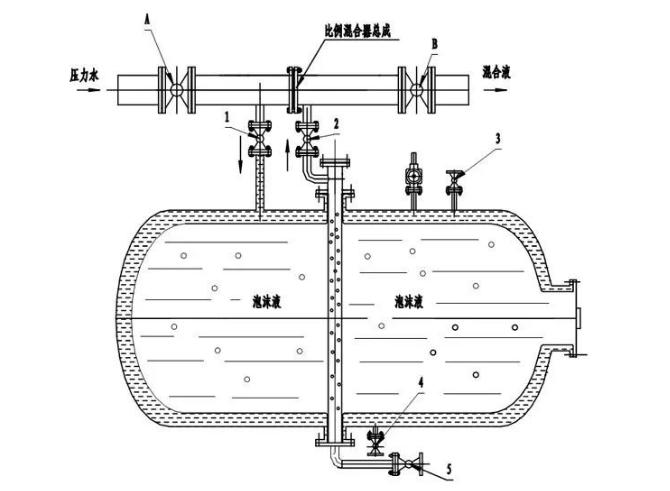

↑ 臥式壓力式泡沫比例混合裝置工作原理

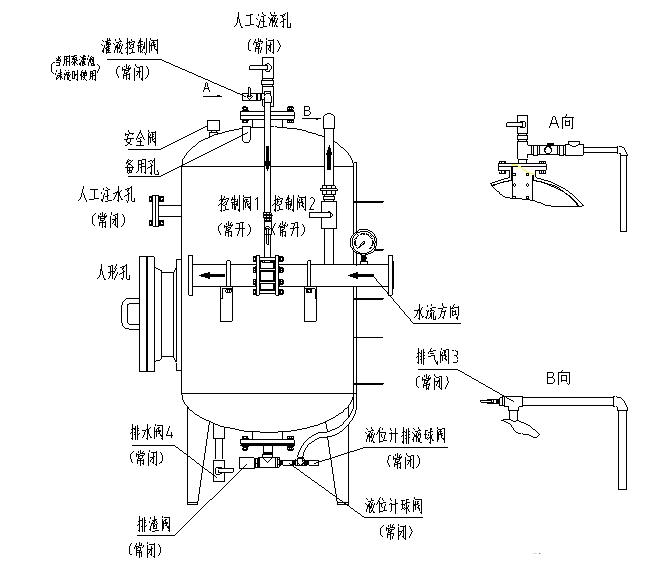

↑ 立式壓力式泡沫比例混合裝置工作原理
當消防水經過比例混合器，水流首先通過位于比例混合器前端的進水管注意罐體，并在罐體內擠壓膠囊將泡沫液壓入出液管路。泡沫液在出液管末端被吸入比例混合器，從而形成消防水與泡沫液的置換。置換出的泡沫液與經比例混合器的消防水混合形成泡沫混合液供給泡沫發(fā)生裝置/設備，進行滅火工作。
