一、問題描述及原因分析

1．問題描述

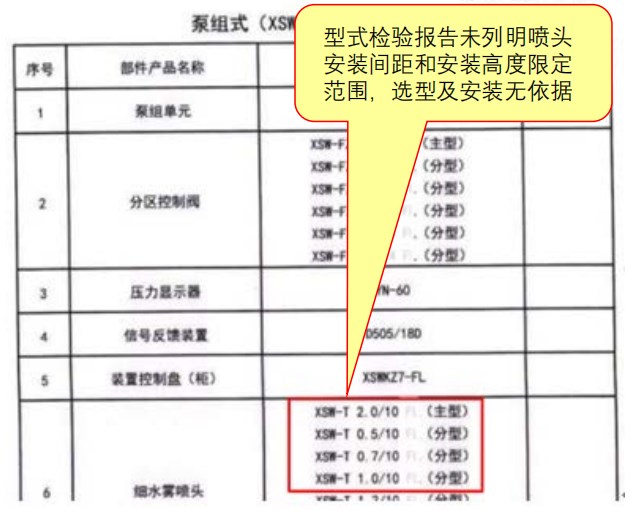

采用局部應用方式的開式系統，當保護具有可燃液體火災危險的場所（如油浸變壓器、柴油發電機、潤滑油裝置和燃油鍋爐等）時，噴頭型號、性能參數與產品型式檢驗報告不符。【圖示1】【圖示2】

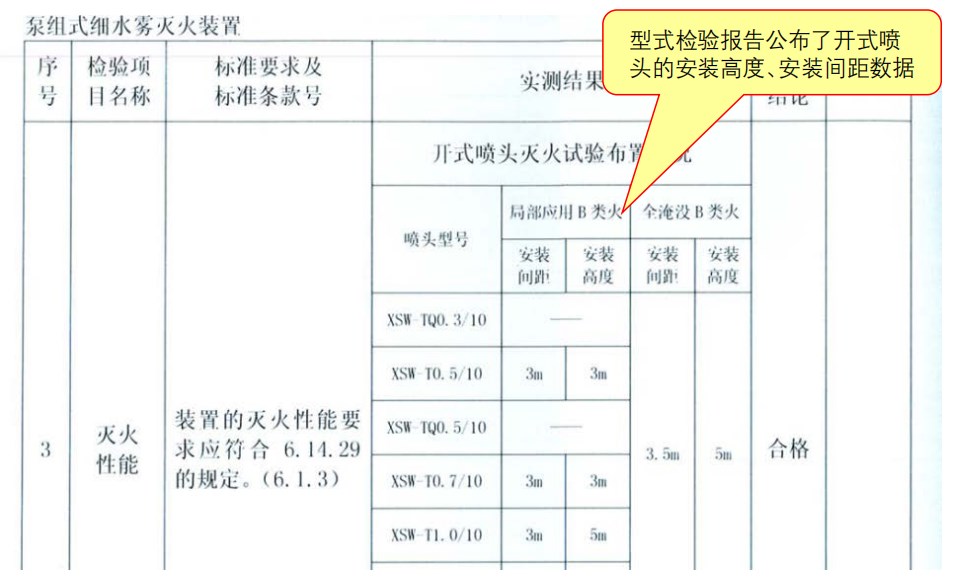

圖示1

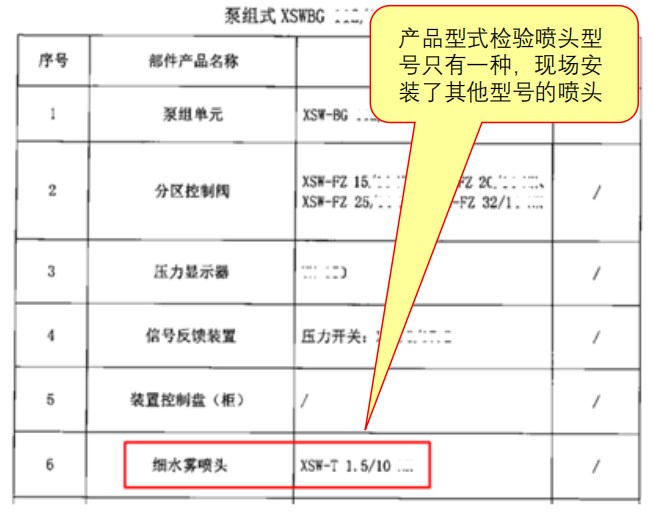

圖示2

2．原因分析

1）設計圖紙未明確噴頭選型要求；

2）施工單位在深化設計或設備采購時，未按制造商產品型式檢驗報告中列明的噴頭進行選型，或選用安裝間距、安裝高度參數未列明的噴頭；

3）設備供應商提供的噴頭選型錯誤，與產品型式檢驗報告不一致。

二、規范要求及正確做法

1．規范要求

☆《細水霧滅火系統技術規范》(GB 50898-2013)第3.4.6條、第3.4.10條?！緢D示3】

2．正確做法

圖示3

三、應對措施及防治指南

1．設計圖紙應明確局部應用開式系統噴頭的選型要求。

2．施工單位在系統深化設計和產品選型時，應嚴格按照規范和設計要求，選用制造商產品型式檢驗報告中列明的噴頭，且噴頭安裝間距、安裝高度測試數據明確；

3．產品進場施工前，施工單位和監理單位嚴格驗貨程序，檢查產品選型的合規性。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《細水霧滅火系統技術規范》(GB 50898-2013)

第3.4.6條 采用局部應用方式的開式系統，當保護具有可燃液體火災危險的場所時，系統的設計參數應根據產品認證檢驗時，國家授權的認證檢驗機構根據現行國家標準《細水霧滅火系統及部件通用技術條件》GB/T 26785認證檢驗時獲得的試驗數據確定，且不應超出試驗限定的條件。

第3.4.10條 為確定系統設計參數的實體火災模擬試驗應由國家授權的機構實施，并應符合本規范附錄A的規定。在工程應用中采用實體模擬實驗結果時，應符合下列規定：

1 系統設計噴霧強度不應小于試驗所用噴霧強度；

2 噴頭最低工作壓力不應小于試驗測得最不利點噴頭的工作壓力；

3 噴頭布置間距和安裝高度分別不應大于試驗時的噴頭間距和安裝高度；

4 噴頭的安裝角度應與試驗安裝角度一致。
