一、問題描述及原因分析

1．問題描述

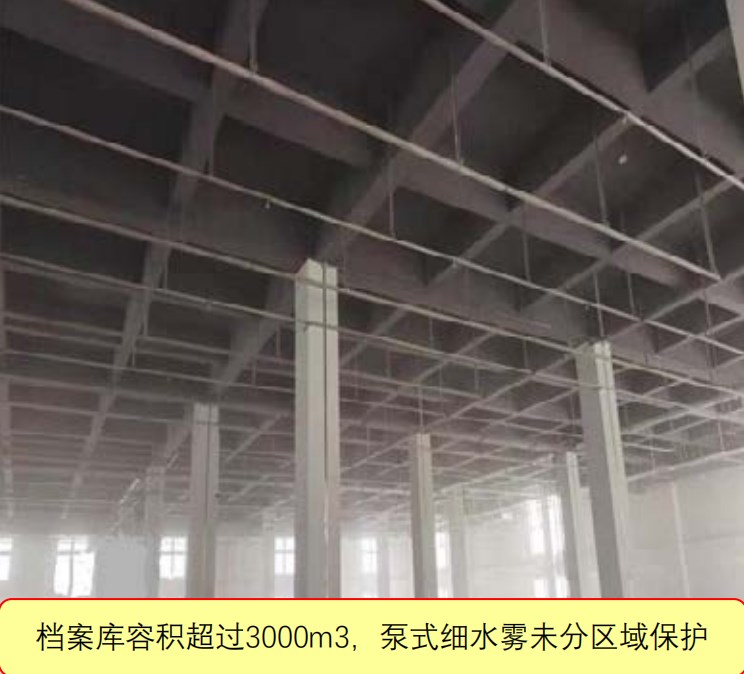

泵組式全淹沒開式系統單個防護區容積超過3000m3時，未將該防護區分成多個分區進行保護?！緢D示1】

圖示1

2．原因分析

1）設計圖紙未明確系統分區保護的要求；

2）施工單位在深化設計時，未考慮分區保護的方案，造成系統滅火可靠性降低。

二、規范要求及正確做法

1．規范要求

☆《細水霧滅火系統技術規范》(GB 50898-2013)第3.4.5條。【圖示2】

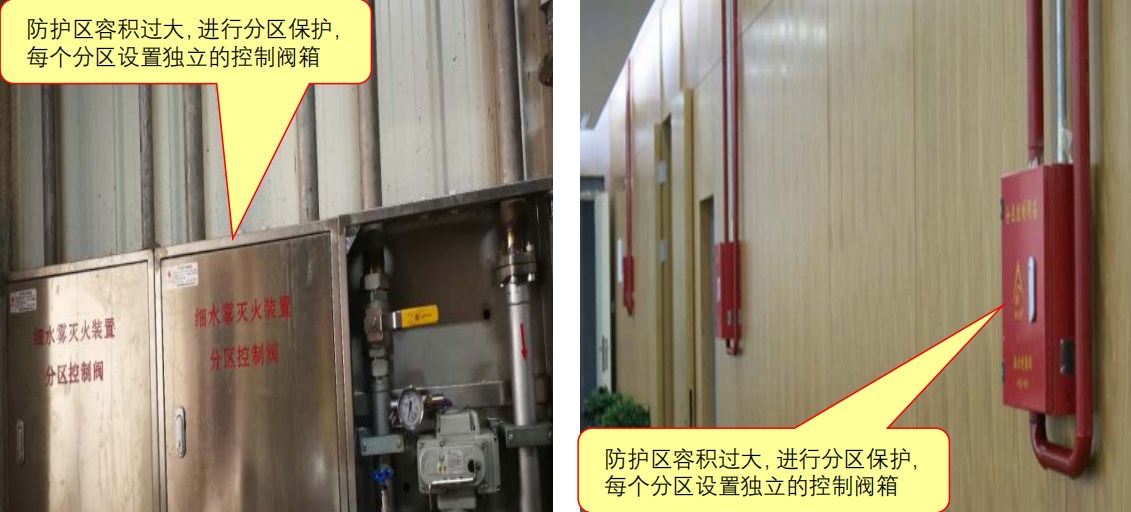

2．正確做法

圖示2

三、應對措施及防治指南

1．對于泵組系統，目前采用全淹沒應用方式進行實體火災模擬試驗的防護區體積基本不超過3000m3。超過該體積時，系統的滅火有效性需要進一步試驗驗證；

2．在泵組式全淹沒開式系統的施工圖或深化設計時，若單個防護區容積過大，可將其分成若干個小于3000m3或更小的防護區進行設計，一方面提高系統滅火可靠性，另一方面可適當降低工程造價。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《細水霧滅火系統技術規范》(GB 50898-2013)

第3.4.5條 采用全淹沒應用方式的開式系統，其防護區數量不應大于3個。

單個防護區的容積，對于泵組系統不宜超過3000m3，對于瓶組系統不宜超過260 m3。當超過單個防護區最大容積時，宜將該防護區分成多個分區進行保護，并應符合下列規定：

1 各分區的容積，對于泵組系統不宜超過3000 m3，對于瓶組系統不宜超過260m3；

2 當各分區的火災危險性相同或相近時，系統的設計參數可根據其中容積最大分區的參數確定；

3 當各分區的火災危險性存在較大差異時，系統的設計參數應分別按各自分區的參數確定；

4 當設計參數與本規范表3.4.4不相符合時，應經實體火災模擬試驗確定。
