一、背景

　　目前在城市更新中對入戶電氣線路和電氣設備這一塊的改造涉及較少，其主要原因是由于入戶線路及戶內線路大多采用暗鋪方式，且戶內線路涉及到戶內裝修，整體更新投入大、難度高。

　　電氣設備主要包括入戶計量箱和戶內配電箱，入戶計量箱由于涉及到資產管轄權限問題，改造困難。戶內配電箱由于元件和回路配置標準各不相同，也很難改造。

　　而入戶電氣線路和電氣設備的改造與安全用電密切相關，是城市更新極為重要的一個環節，可以有效減少電氣火災和觸電亡人事故的發生，保護人民群眾的生命和財產安全。

　　總體來說，對于需要更新的建筑，其線路、配電箱保護元件和用戶電器設備的使用時間基本都已經在15年-25年之間甚至更長。因此，由于線路老化、保護元件故障和電器故障引發火災和觸電事故的風險會逐年增加。

　　同時，需要更新的老舊小區的住戶往往是弱勢群體占比較高，包括老年住戶、獨居住戶、居家養老戶、三代或四代同堂、低保戶等,而出租房比例也明顯高于其他小區。

　　對弱勢群體的關懷體現了一個城市的發展水平、一個社會的文明程度。對他們的關懷是社會和諧的底線，和諧社會的構建離不開對弱勢群體的關懷。城市更新更要體現對弱勢群體的關懷，以實際行動詮釋黨的初心與使命。

　　因此亟需找到一種成本低、安裝實施簡單、效果明顯的安全用電電氣改造方案。

二、需要更新的建筑為什么更要注重安全用電改造

　　需要更新的建筑中弱勢群體和出租戶占比高。

　　◇ 獨居老人和空巢老人由于單獨居住、年齡偏高、行動多有不便、老舊電器占比高、發現安全用電隱患能力弱、逃生能力差，極易發生電氣火災和觸電亡人事故。

　　◇ 單身住戶由于單獨居住，違規使用電器缺少監督，一旦發生電氣火災和觸電事故無法得到及時有效救助。

　　◇ 低保戶由于經濟條件相對較差，老舊電器、劣質電器使用比例高，居住空間小，安全用電隱患大。

　　◇ 三代或四代同堂住戶居住人口密集，家中物品較多，火災荷載大，插座被遮擋比例高，電器使用頻次高，用電負荷大，安全用電隱患多。

　　◇ 出租戶占比高，安全用電事故頻發。

　　◇ 公共服務設施安全用電隱患多。

三、需要更新的建筑中出租房為什么容易發生電氣火災和觸電傷亡事故

　　1.很多情況下，房屋裝修時，房東因為考慮房屋是出租的，電線、電器只要便宜能用就行，裝修材料大部分也是便宜就行，甚至采用可燃易燃材料。同時未安裝有漏電保護功能的斷路器，更有采用了假冒偽劣產品。這為以后的電氣火災、觸電事故埋下了隱患。

　　2.承租人大多也是抱著臨時租住的心態，于是購買電器時，能用就行，盡量價格便宜，甚至選擇三無產品。電氣線路亂拉亂接，電線未套管。這也為以后的電氣火災、觸電事故埋下了隱患。

　　3.房東和承租人往往為了節省費用或物盡其用，人員居住過于密集，將房屋空間最大化利用，堆放貨物、轉租、做飯和休息混在一起的現象比較普遍。

　　4.承租人大多為外來打工者、民工、剛參加工作或還未畢業的學生，安全用電意識淡薄，防火意識差，自救技能缺乏，僥幸心理嚴重，認為不會那么容易就出事故?；馂?zāi)防范認識不足，也導致了行為上的錯誤，如長時間使用加熱器等。

　　5.電動自行車使用率高。大多數承租人使用電動自行車出行，使用超標電動自行車現象突出。室內充電普遍存在。小區管理相對寬松，甚至即使有公共充電設施，也更愿意為了方便和省錢而選擇在室內充電。

　　6.部分承租人工作相對辛苦，下班后已十分疲勞，發生火災后反應慢甚至不能及時發現，最終釀成慘劇。

　　7.承租人變動頻繁，往往還存在轉租等情況，特別是合租房，各室相對獨立，對一些危險用電行為更不易及時相互發現，如長時間充電、電器未關等。

　　8.后面的租住人員對前面租住人員遇到過的用電安全隱患不了解，如對電器或線路已經出現的漏電、過載等情況不了解。

　　9.要求每月按一次漏電保護器試跳鍵，以便發現漏電保護器的漏電保護功能是否有效。但承租人往往幾年都不會按一次，也許漏保早已失效，這也極易造成觸電亡人事故。

　　10.房東不了解、不掌握承租人租住房屋后的使用情況，甚至不知道居住、倉庫、生產、經營合用的情況長期存在。

四、方案簡介

　　1.重點戶及公共服務設施

　　重點戶主要包括獨居老人戶、空巢老人戶、低保戶、居家養老戶、出租戶、三代或四代同堂戶、單身戶等。

　　公共服務設施主要包括電動自行車充電設施、養老服務場所（養老服務中心、老年人日間照料中心等）、托幼托育場所（幼兒園、幼兒照護服務中心等）、廣告燈箱及文化宣傳、智能道閘、景觀照明、小區公共照明、便民商業服務網點（綜合超市、生鮮超市、菜市場、便利店、美容美發店、洗衣店、藥店、維修店等）、助餐服務網點（社區食堂、社區助餐服務點等）、物業管理用房、門衛室、社區服務中心、社區黨群服務中心、社區衛生服務站、快遞末端綜合服務網點、家政服務網點（家庭保潔、衣物洗滌收納、家庭菜肴制作、醫療護理、婦幼護理、寵物飼養等）、社區公共活動空間、通訊設施、安防設施等。

　　例如：

　　◇ 監測老舊空調及插座回路是否出現故障

　　◇ 監測照明線路是否出現故障

　　◇ 監測電熱水壺是否會發生故障

　　◇ 監測冰箱是否正常關停

　　◇ 監測電取暖器是否存在異常使用

　　◇ 監測是否存在應關而未關電器（公共服務設施）

　　◇ 監測待機電器功耗是否在正常范圍（重點戶）

　　◇ 監測是否存在戶內電動自行車充電

　　◇ 監測用電量，判斷老人是否生病或發生其他異常情況（重點戶）

　　◇ 監測線路和電器是否存在絕緣老化現象

　　◇ 監測是否存在用電過載現象

　　◇ 實現過欠壓保護,避免斷零等燒毀電器及引發火災

　　◇ 有效保障漏電保護功能的正常使用,避免如照明線路等引發的觸電事故的發生

　　◇ 對總斷路器和分路斷路器無法有效保護的短路、過載、地線帶電等故障，本方案可以實現后備保護和預警,避免如短路電流小、地線帶電等引發的電氣火災和觸電事故的發生

　　◇ 監測電動自行車充電是否發生異常,有效減少充電引發的電氣火災（公共服務設施）

　　◇ 可以選擇性地限制負載使用（公共服務設施）

　　在上述場所的末端配電箱或用戶的戶內配電箱中，采用智慧微型斷路器更換總斷路器，分支回路加裝分路監測模塊?；蚩偦芈钒惭b智能終端，分支回路加裝分路監測模塊，實現電氣火災預防和防觸電。

　　2.電動汽車充電樁

　　在末端配電箱安裝智慧微型斷路器。

　　應用電流指紋技術不間斷實時監測并判別充電過程是否發生異常情況,如發生則預警并切斷電源。

　　3.方案及設備

　　方案一：

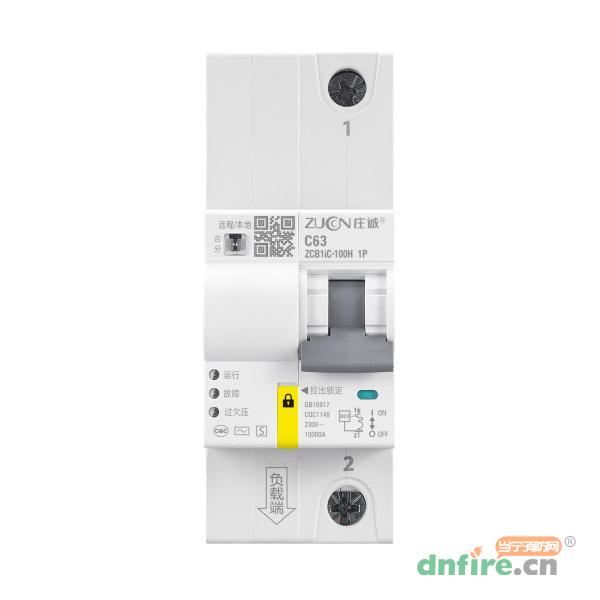

　　總微型斷路器位置安裝或更換成智慧微型斷路器；

　　分回路安裝分路監測模塊。

　　智慧微型斷路器具有遠程合閘和遠程通訊功能；

　　分路監測模塊通過485與智慧微型斷路器進行數據交互。

　　優點：存量改造時基本不改變原有配電標準，施工簡單，造價低，是高度集成化與分布式的完美結合。

　　缺點：存量改造時，改變了總微型斷路器的原有配電標準。

　　方案二：

　　總進線回路安裝智能終端，總斷路器根據現場實際情況確定是否需要更換；

　　分回路安裝分路監測模塊。

　　智能終端具有遠程通訊功能；

　　智能終端通過485與分路監測模塊進行數據交互，

　　當分回路出現緊急情況時,總回路跳閘。

　　優點：存量改造時不降低原有配電配置標準，系統簡單，可靠性高，造價更低。

　　缺點：在小概率情況下,分路出現故障,總回路跳閘。

作者簡介：

　　金福根，高級工程師。中國智能配電與物聯網創新平臺首批專家智庫成員、建筑防火行業高端智庫首批入庫專家、中國建筑學會建筑防火綜合技術分會第五屆理事會理事、南京新型電力（智能電網）裝備集群專家委員會委員、中國消防協會科普教育工作委員會第八屆委員會委員、南京正泰龍科技有限公司技術總監。

　　30多年來專注于低壓400伏配網智能化，目前的主要研究方向為低壓400伏安全用電、電能監測與管理即電氣火災預防、防觸電、電能監測與管理。
