◎殼體采用荷蘭DSM高性能尼龍材質設計,觸頭采用AgC4銀石墨合金材料,導體采用優質T2紫銅,滅弧室采用杜邦絕緣紙和鍍鎳鋼板材料
◎物聯網斷路器采用帶計量傳感器的小型斷路器+電動操作機構+控制電路板組合的方式實現,斷路器與電動操作機構通過內軸傳動,保證合閘同步性的同時防止惡意拆卸傳動軸
◎脫扣機構設計采用自由脫扣設計,具有雙金屬片過載反時限脫扣保護和短路瞬時脫扣保護功能,可保護斷路器可靠而有效的分斷電流
◎電動操作機構采用高效可靠的直流電機,為分合閘提供穩定的動力,傳動齒輪采用進口齒輪材料,保證分合閘的可靠性和壽命
◎標準35mm導軌安裝

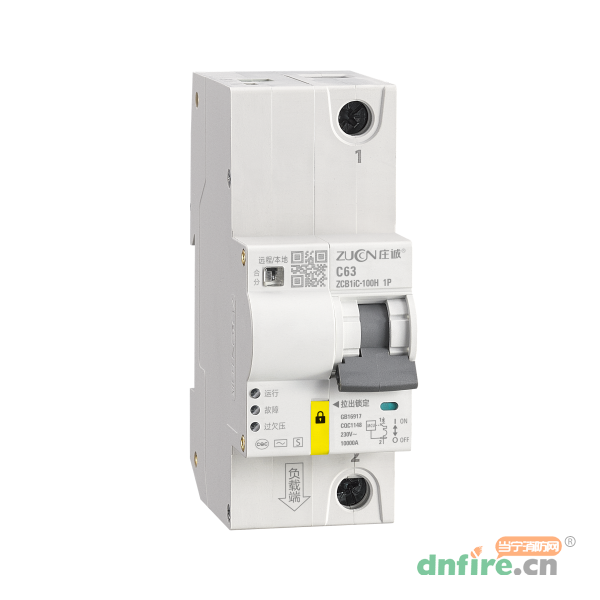

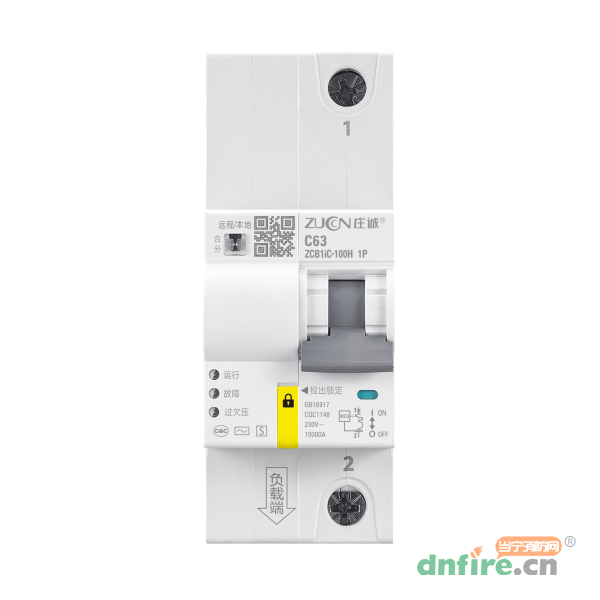

型號 | ZCB1iC-100H/1P |
名稱 | 物聯網斷路器 |
品牌 | 莊誠 |
極數 | 1P |
額定工作電壓 | AC220/230/240V |
瞬時脫扣類型 | B型/C型/D型 |
額定電流 | 1A、2A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A |
過壓保護 | 電壓超過額定電壓的10%報警,超過額定電壓的15%斷電(報警值/動作值可調) |
欠壓保護 | 電壓低于額定電壓的20%報警,低于額定電壓的25%斷電(報警值/動作值可調) |
過溫保護 | 端子溫度超過70℃報警,超過90℃持續10s斷電保護(報警值/動作值可調) |
短路保護 | 線路短路時,斷路器0.02s斷電保護 |
功率限定 | 達到限定功率,5s(可調)后斷路 |
分斷電流能力 | 普通型6kA / 高分斷型(H)10kA |
額定沖擊耐受電壓 | 6kV |
精度 | 電壓精度0.5級,電流精度0.5級,電能精度0.5級 |
機械壽命 | 30000次 |
電氣壽命 | 10000次 |
工作環境溫度 | -25℃~+70℃ |
相對濕度 | ≤95% |
海拔 | ≤2000米 |
