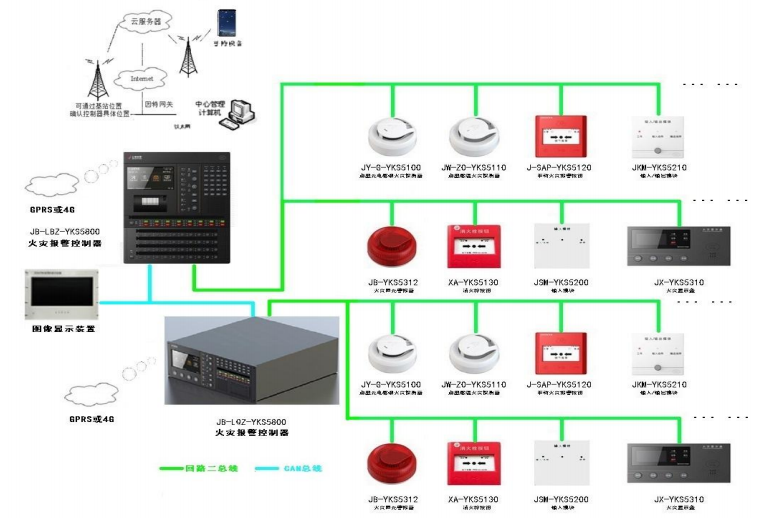

1、系統組成

JB-LBZ-YKS5800火災報警控制器聯動型（壁掛式）系統容量：4回路*254點

JB-LQZ-YKS5800（嵌入式）、JB-LGZ-YKS5800（柜式）、JB-LTZ-YKS5800（琴臺式）系統容量：24回路*254點。

2、系統放線

二總線產品實現了低功耗設計，系統產品在使用時，運行的穩定性和可靠性與現場布線的電阻有很大關系，為方便施工布線，現對典型產品及線路要求給出參考。

設備中聲光和輸入輸出模塊的電流較大，平衡好兩者之間的數量關系，至關重要。

以單回路滿載，回路中含有40個輸入/輸出模塊為參考條件，回路中聲光數量。

類別	具體線型	電阻(歐姆)	參考線長度（米）	參考單回路最大聲光數量
雙絞線	RVS-2*1.5mm2	25	1000	≤30
雙絞線	RVS-2*1.5mm2	25	1600	≤30

上表給出的是線路電阻與給定的通訊距離，能夠配接的相對較高功耗產品的數量，說明在線阻控制在25歐姆以下時，滿負載情況下，推薦一個回路的聲光數量最多30個，線路電阻控制在20歐姆以下時，推薦聲光數量40個。

以單回路滿載，回路中含有50個聲光為參考條件，回路中輸入/輸出模塊數量。

類別	具體線型	電阻(歐姆)	參考線長度（米）	參考單回路最大聲光數量
雙絞線	RVS-2*1.5mm2	25	1000	≤20
雙絞線	RVS-2*1.5mm2	25	1600	≤20

上表說明在線阻控制在25歐姆的情況下，滿負載時，推薦輸入/輸出模塊數量最多20個，線路電阻在20歐姆時，模塊數量增加到30個。

控制器到風機、水泵接線箱的多線：NH-BV銅芯導線≥2*1.0 mm2

一路多線設備配置一個5220多線模塊+一個5211輸入輸出模塊。多線模塊只能提供無源觸點，如設備啟動需DC24V，電源線要另行敷設。一組反饋信號不能同時接入兩個模塊內。

3、注意事項

1.所有煙感、溫感、聲光底座通用；所有手報、消火栓底座通用；所有模塊底座通用。

2.輸入輸出模塊分兩種

　　JKM-YKS5210：有源電平脈沖輸出，可提供24V/25ms輸出電壓

　　JKM-YKS5211：提供繼電器觸點信號（直接從總線提供DC24V，本回路提供的電流不大于100mA）。

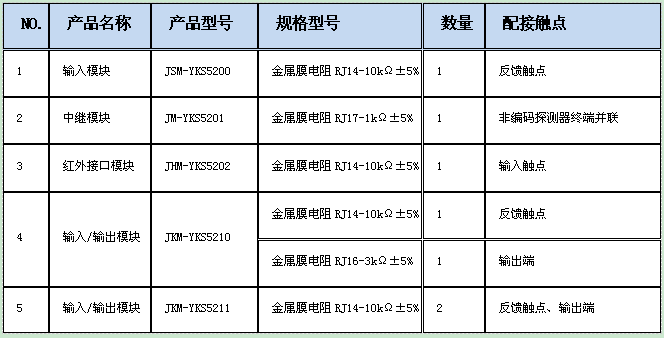

3.模塊類產品需壓接監控電阻，監控電阻數量及型號參照下表：

4.山鷹報警有兩種隔離模塊

　　JGD-YKS5170：有壓降，只能用于支形回路，不能串接

　　JGD-YKS5172：無方向，無極性，適用于所有回路

5.當報警器需要聯網時需配接聯網單元，壁掛式選用JB-LW-YKS5853聯網單元，嵌入式、柜式、琴臺式選用JB-LW-YKS5854聯網單元。

6.嵌入式、柜式、琴臺式控制器最多可以擴展4塊回路驅動單元，每塊回路驅動單元可以擴展4塊回路控制單元，每個回路控制單元可以管理一個回路254點。

7.編碼時，請每一個回路內，同類型的所有設備按照樓層依次編碼完成后，再編下一個類型的設備，同時按要求整理工程點碼表，此舉能大大方便技術人員后期調試，節約貴方調試成本。

8.安裝初期現場灰塵較大，建議設備的防塵罩暫不要扔掉，正式啟用時在扔掉。

9.模塊、設備接線圖可點擊山鷹報警二線制報警系統接線圖查看。
