一、濕式報警閥主要功能：

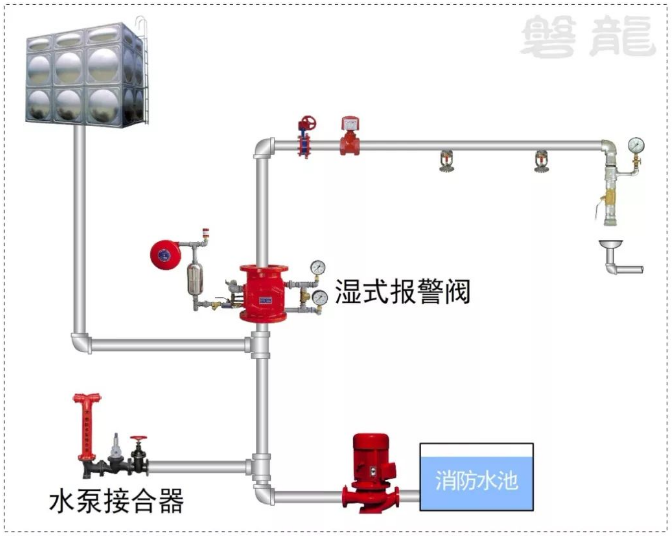

　　自動噴水滅火系統應設報警閥組，濕式系統采用濕式報警閥。

　　濕式報警閥是一種只允許水流入濕式滅火系統的單向閥，在規定壓力、流量下驅動配套部件報警?；馂?zāi)發生時，閉式噴頭探測火災，受熱開啟滅火；水流經過濕式報警閥組，濕式報警閥啟動，經過延遲器延時后，水力警鈴和壓力開關動作；壓力開關連鎖消防水泵啟動，同時向控制中心發出報警信號。

二、濕式報警閥結構原理：

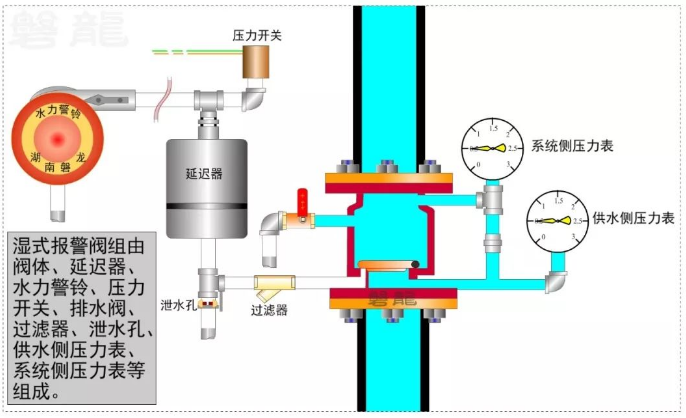

　　1、濕式報警閥組由閥體、延遲器、水力警鈴、壓力開關、排水閥、過濾器、泄水孔、供水側壓力表、系統側壓力表等組成。閥體被座圈和閥瓣分成上、下兩腔，上腔(系統側)與系統管網相通，下腔(供水側)與水源相通。座圈上有多個溝槽小孔，溝槽小孔與報警水道相通。準工作狀態時，溝槽小孔被閥瓣封閉，水流不能進入報警水道。閥體上設有補償器(類似小孔單向閥)，當系統側管網有微小滲漏或水源壓力有波動時，可以通過補償器平衡閥體的上下腔壓力，避免誤報警。

　　2、當灑水噴頭開放時，報警閥的系統側壓力降低，水流推動閥瓣開啟，進入系統側管網。同時，水流經溝槽小孔進入報警水道，少部份水流通過泄水孔排放，大部分水流進入延遲器。當延遲器蓄滿以后，水流推動水力警鈴報警，同時壓力開關輸出開關觸點信號，連鎖消防水泵。

　　注：延遲器可以進一步防止水流波動引起的誤動作，閥瓣誤動以后，會自動復位，在延遲器蓄滿以前，水可以經泄水孔放空。
