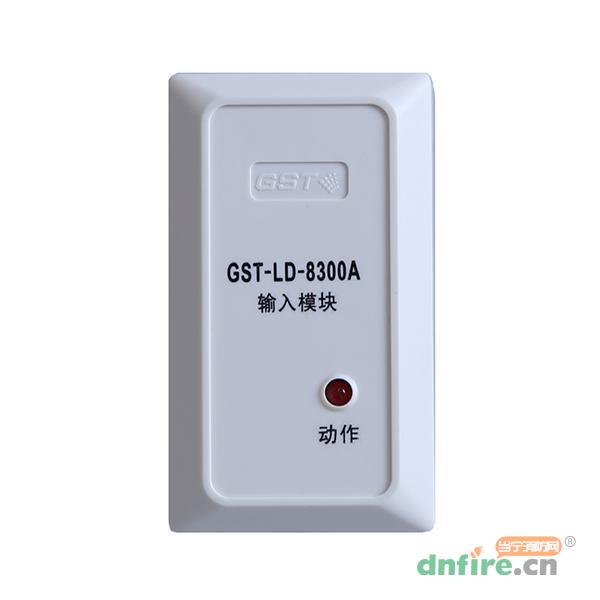

海灣GST-LD-8300A輸入模塊結構

 　　海灣GST-LD-8300A輸入模塊對外端子示意如圖

其中：

　　Z1、Z2：接控制器兩總線，無極性

　　I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入

　　布線要求：信號總線Z1、Z2采用耐火RVS型雙絞線，截面積≥1.0mm2；I、G采用耐火RV軟線，截面積≥1.0mm2。

　　應用方法

　　模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻。

　　GST-LD-8300A輸入模塊與現場設備的接線：

　　a.模塊與具有常開無源觸點的現場設備連接方法如圖示。模塊輸入設定參數設為常開檢線。

b.模塊與具有常閉無源觸點的現場設備連接方法如圖示，模塊輸入設定參數設為常閉檢線。
