剩余電流互感器內部結構是怎么樣的

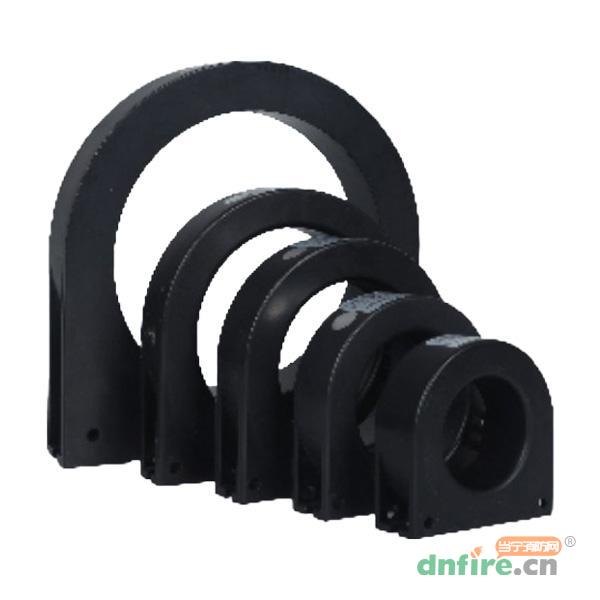

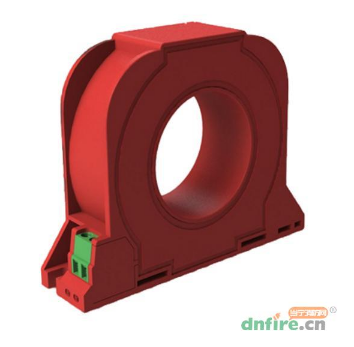

剩余電流互感器在電氣火災監控系統中是比較常見的一種傳感器。剩余電流互感器除了圓形還有矩形，從結構上來分還有開口式和閉口式，下圖中的產品就是一款閉口式圓形的剩余電流互感器。

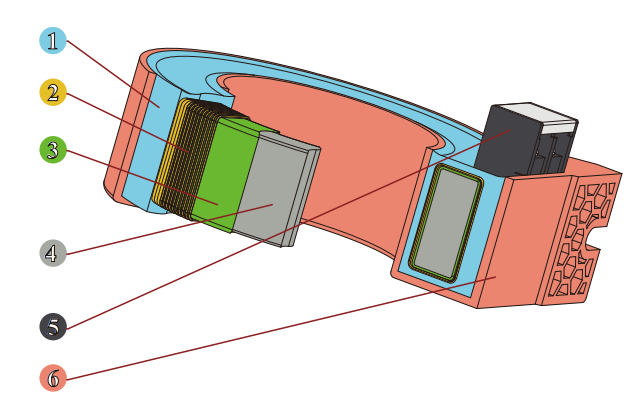

那么它的內部結構是什么樣子的，下面看剖解圖。對應序號的結構名稱見詳解。
| 編號 | 名稱 | 主要特征 |
| 1 | 樹脂封裝料 | 由環氧樹脂和其他絕緣導熱材料混合配制的專用于電子封裝的材料 |
| 2 | 二次繞組線 | 無氧銅材料生產、直焊接聚氨酯漆膜，耐溫達到155攝氏度 |
| 3 | 絕緣保護膜 | 聚酯薄膜/PVC薄膜/皺紋紙等，用于保護漆包線不受損傷 |
| 4 | 環形鐵芯 | 取向性0.22mm厚度硅鋼卷繞或非晶帶材卷繞 |
| 5 | 二次接線端子 | 優質接線端子，電流達到10A/扭矩達到8kgf.cm |
| 6 | 產品外殼 | 阻燃ABS塑料或PC/ABS合金塑料，耐溫高，強度高，阻燃性能好 |
*不同品牌型號產品表中的具體參數可能不同
