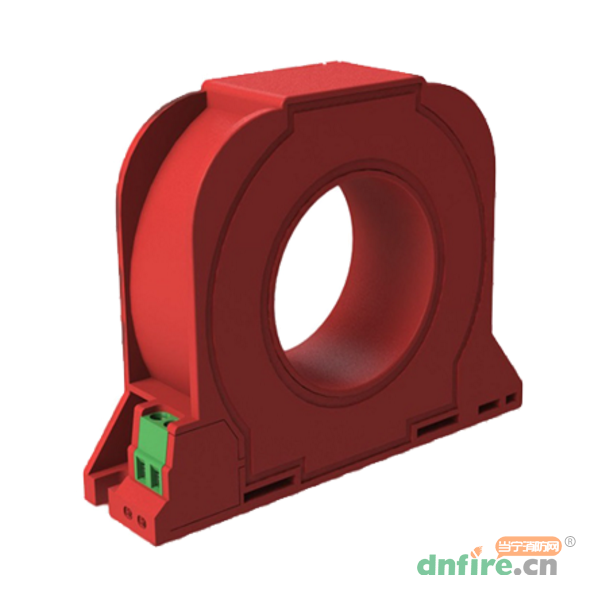

穿心式電流互感器主要用于電纜電路環境中,其結構簡單、體積小巧、應用靈活,并根據主回路所用的電纜規格有多種穿心孔徑相對應,本系列產品能夠滿足0.2級,0.5級,1級等不同精度的技術要求;同時,還可以滿足新國標對平衡特性的嚴苛要求,不平衡電流輸出值亦可以優于30mA,10mA,5mA,甚至于3mA,大大降低由主回路電流磁場干擾而引起的誤報警,為設備的可靠性提供了充分的保障。優異先進的制作工藝流程。保證了其準確度等級,可靠性等技術要求,本系列產品滿足GB14287.2-2014的要求。
穿芯結構、阻燃性環氣樹脂澆注,穩定性好
采用高導磁鎳鋼或納米晶,線性度好、靈敏度高
優異的平衡特性、并具有極強的抗電磁場干擾能力
型號 | 內徑mm | 過線電流A | 檢測介質 | 外形尺寸(寬×深×高) |
TY-Z45 | Φ45 | 100 | 電纜 | 108×28×83 |
TY-Z65 | Φ65 | 225 | 電纜 | 128×30×105 |
TY-Z80 | Φ80 | 400 | 電纜 | 160×32×128 |
TY-Z1535 | 150×35 | 225 | 銅排 | 231×32×86 |
TY-Z1935 | 190×35 | 400 | 銅排 | 271×32×86 |
TY-Z2446 | 240×46 | 630 | 銅排 | 327×35×102 |
工作頻率 | 50~400Hz |
額定輸出 | 10mA~5A |
測量范圍 | 10%ln~130%ln |
額定輸出 | 0~1V(A或)0~0.25mA |
比值差 | ≤±0.1% |
相位差 | ≤±0.1分 |
介質強度 | 2.5KV/1mA/1min |
絕緣電阻 | DC500V/1000Ma/min |
外殼 | ABS,阻燃等級94-V0 |
骨架 | PBT |
鐵芯 | 鎳剛或納米晶 |
內部結構 | 環保型環氧樹脂澆注 |
施工方案 | 螺絲固定 |
工作溫度 | -12℃~+45℃ |
環境濕度 | ≤85% |
接線方式 | 端子型屏蔽絞線1.5米 |
