組合式電氣火災監控探測器自成一個小系統，一般集可編程電壓測量、電流測量、剩余電流測量、溫度測量、消防聯動、顯示、無線通訊、存儲等功能于一身。組合式電氣火災監控探測器常常既可以監控設備電源的工作狀態（電壓、電流），又可以監控電氣線路中的剩余電流和電纜線溫度，具有儲存功能及較強顯示操作功能。能通過內置電路及軟件對下級終端電流互感器、剩余電流傳感器和溫度傳感器傳遞過來的模擬信號進行智能分析處理，由此可判斷出下級終端每一只傳感器的工作狀態及其所監控的電氣線路的工作狀態（即故障狀態、電氣火災報警狀態、正常工作狀態），完成監控、報警、脫扣、數據上傳等功能，并將信息進行儲存。

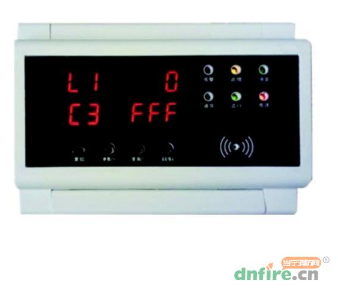

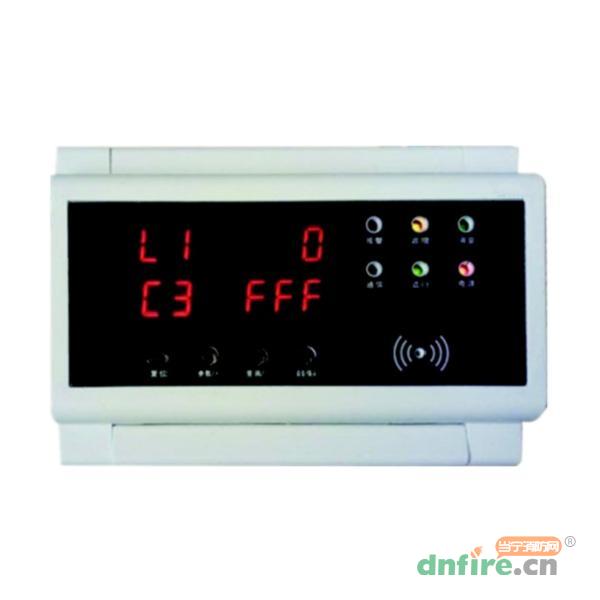

YD-200M組合式電氣火災監控探測器參數設置說明：

1．自檢：

　　 在主界面按下“查詢”按鍵后1S內再次按下“查詢”按鍵，進入自檢功能，檢查指示燈、數碼管以及蜂鳴器是否能夠正常工作。

2．修改系統參數：

　　1） 密碼輸入界面

　　在主界面按下“參數”按鍵進入?yún)?shù)修改界面，輸入用戶密碼“000”或萬能密碼“100”，按鍵功能參見校準界面密碼輸入。

　　2）漏電流報警值設定

　　漏電報警設定值設定按鍵功能同上，最小調節單位50mA，按下“消音/確認”按鍵切換至CAN通信波特率設置。

　　3）溫度報警值設定

　　A）溫度一路

　　顯示“C1”修改第一路溫度報警值，“參數+”增加溫度報警設定值，“查詢-”減小溫度報警設定值，最小調節單位5℃，按下“消音/確認”按鍵切換至第二路溫度報警值設定。

　　B）溫度二路

　　第二路溫度報警設定值設置方法同上，按下“消音/確認”按鍵切換至第三路溫度報警值設定。

　　C）溫度三路

　　第三路溫度報警設定值設置方法同上，按下“消音/確認”按鍵切換至漏電報警值設定。

　　4）CAN通信波特率設定

　　CAN通信波特率設置按鍵功能同上，默認通信波特率為10K，按下“消音/確認”按鍵切換至RS485波特率設置，默認9600，此型號為CAN通信，因此可以不設定RS485波特率。按下“消音/確認”按鍵切換至ID設置。

　　5）ID設定

　　ID默認從101開始，“參數+”按鍵切換被修改位數，“查詢-”按鍵增減被修改對象，增加至9時再次按下該鍵可返回至0。按下“消音/確認”按鍵切換至第一路溫度設定。

　　6）參數保存

　　所有參數設定完成后按下“復位”鍵進入保存界面，數碼管顯示“AAA”提示是否保存。按下“消音/確認”按鍵保存修改后的參數，按下“復位”按鍵將不保存修改后的參數。

　　注：將漏電流的報警值設為0時，默認關閉改路報警。

3．修改密碼：

　　按下“查詢-”按鍵后1S內按下“切換/確認”按鈕，進入密碼修改界面，密碼輸入欄左側顯示“CC”提示輸入密碼，輸入正確密碼后進入新密碼修改界面，顯示“GG”提示輸入新密碼。按鍵“參數+”和按鍵“查詢-”分別增加和減少密碼修改位數值，“消音/確認”按鈕移位，直至密碼輸入完成。顯示“HHH”提示操作成功，顯示“EEE”提示操作錯誤。

　　漏電設置范圍為：200-950mA；50mA一檔。

　　溫度設置范圍為：60-100℃；5℃一檔。
