消防電源監控系統的設計依據
消防設備電源監控系統得到了越來越多的運用，設計單位、工程單位、維保單位都會不停地接觸到消防設備電源監控系統的項目。

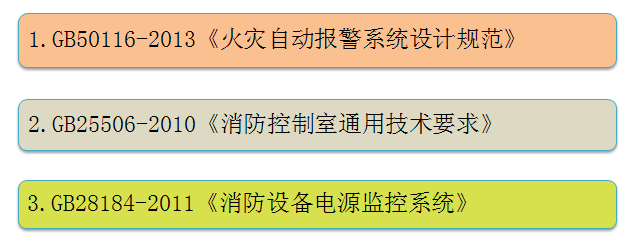

今天就主要從設計方面說一說消防設備電源監控系統的設計根據是什么。目前相關規范有如下：
國家標準《火災自動報警系統設計規范》
3.4消防控制室
3.4.2 消防控制室內設置的消防設備應包括火災報警控制器、消防聯動控制器、消防控制室圖形顯示裝置、消防專用電話總機、消防應急廣播控制裝置、消防應急照明和疏散指示系統控制裝置、消防電源監控器等設備或具有相應功能的組合設備···
國家標準《消防控制室通用技術條件》
3.1 消防控制室內設置的消防設備應包括火災報警控制器、消防聯動控制器、消防控制室圖形顯示裝置、消防電話主機、消防應急廣播控制裝置、消防應急照明和疏散指示系統控制裝置、消防電源監控器等設備，或具有相應功能的組合設備···
其中對消防控制室做出明確的強制性規定：“消防控制室應能顯示系統內各消防用電設備的供電電源和備用電源的工作狀態和欠壓報警信息”
5.7條規定: 消防電源監控器應符合下列要求：
a） 應能顯示消防用電設備的供電電源和備用電源的工作狀態和故障報警信息。
b） 應能將消防用電設備的供電電源和備用電源的工作狀態和欠壓報警信息傳輸給消防控制室圖形顯示裝置。
以上規范給消防設備電源監控系統的需要以及作用給了一個依據和說明。
國家標準《消防設備電源監控系統》
3.2 消防設備電源監控系統
用于監控消防設備電源工作狀態，在電源發生過壓、欠壓、過流、缺相等故障時能發出報警信號的監控系統，由消防設備電源狀態監控器、電壓傳感器、電流傳感器、電壓/電流傳感器等部分或全部設備組成。
4.2.1.1 消防設備電源狀態監控器（以下簡稱監控器）應能為其連接的部件供電，直流工作電壓應符合GB/T 156規定，采用直流24V。
為配合 GB 28184—2011《消防設備電源監控系統》國家標準的實施，中國建筑標準設計研究院也于2010年12月出版發行了消防電源監控系統的國家建筑標準設計參考圖集10CX504。
